7 vrsta prirubnica koje bi svaki industrijski kupac trebao znati

Odabir ispravne vrste prirubnice važan je za uspjeh bilo kojeg industrijskog cjevovodnog sistema, ali mnogi kupci imaju problema s razumijevanjem razlika između različitih opcija na današnjem tržištu. industrijske prirubnice je važan za sigurnost i efikasnost jer su glavni dio sigurnih veza na mnogim mjestima, poput petrohemijskih postrojenja i postrojenja za prečišćavanje vode. Svaki industrijski kupac trebao bi pročitati cijeli ovaj vodič o sedam osnovnih tipova prirubnica prije nego što odluči šta će kupiti. Svaka vrsta prirubnice ima svoje prednosti, kao što su način instalacije, koliki pritisak može podnijeti i za šta se koristi. Ljudi mogu donositi pametne odluke koje mogu imati veliki utjecaj na troškove projekta, vrijeme instalacije i dugoročnu stabilnost sistema koji se koriste u širokom spektru industrija kada su svjesni ovih razlika.

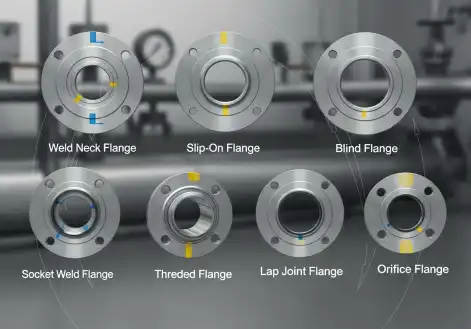

Osnovne vrste prirubnica za teške primjene

Prirubnice sa zavarivanjem: Vrhunski izbor za kritične sisteme

Prirubnice sa zavarenim vratom predstavljaju najkvalitetniju opciju među industrijskim prirubnicama, s dugom konusnom glavčinom koja pruža izuzetnu strukturnu čvrstoću i raspodjelu napona. Postepena promjena s cijevi na prirubnicu uklanja tačke koncentracije napona koje bi mogle uzrokovati prerano pucanje dijela u teškim radnim uvjetima. Ove prirubnice su zavarene na cijev sučeono, što stvara vezu koja je bešavna i održava unutrašnji promjer cijevi istim kroz cijeli spoj. Kovani dizajn poravnava metalna zrna za maksimalnu čvrstoću, a dizajn glatkog otvora smanjuje pad pritiska i buku koliko god je to moguće. Precizno rezanje se koristi u procesu proizvodnje kako bi se osiguralo da su dijelovi prave veličine i da se pravilno uklapaju s drugim dijelovima. Ove industrijske prirubnice odlično funkcioniraju na mjestima s velikim pritiskom i toplinom, poput elektrana, podvodnog bušenja i hemijske obrade, gdje je pouzdanost vrlo važna. Budući da su otpornije na zamor, savršene su za sisteme koji se griju i hlade ili tresu. Viši početni trošak opravdan je nižim troškovima održavanja i dužim vijekom trajanja.

Navlačne prirubnice: Balansiranje performansi i ekonomičnosti

Navlačne prirubnice su popularan izbor za upotrebu pod umjerenim pritiskom u mnogim industrijama jer predstavljaju odličan balans između performansi i isplativosti. Dizajn omogućava prirubnici da klizi preko kraja cijevi, gdje je pričvršćena unutrašnjim i vanjskim kutnim zavarima. To stvara snažnu vezu koja može podnijeti male greške prilikom instalacije. Kada je u pitanju priprema cijevi, ovi industrijske prirubnice Nisu toliko precizni kao tipovi sa zavarivanjem. Ovo čini spajanje mnogo bržim i jeftinijim. Korištenje dvije vrste zavarivanja zajedno daje dovoljno snage za većinu industrijskih primjena, a istovremeno održava niske troškove materijala. Kako bi se osigurala dugoročna pouzdanost, kontrola kvalitete provjerava pravilno prodiranje zavara i karakteristike zone utjecaja topline. Sistemi za distribuciju vode, HVAC mreže i opći industrijski cjevovodi gdje pritisci ostaju unutar umjerenih raspona su uobičajene upotrebe. Navlačne prirubnice su vrlo korisne za projekte adaptacije gdje je potrebno promijeniti postojeće sisteme bez potrebe za potpunom rekonstrukcijom. Ovo daje kupcima u industrijskom sektoru veliku fleksibilnost, što im se sviđa.

Prirubnice sa zavarivanjem utičnicom: Precizno inženjerstvo za sisteme malih promjera

Prirubnice sa zavarivanjem utičnicom izvrsno se koriste u primjenama cijevi malog promjera, obično u rasponu od pola inča do dva inča, gdje navojni spojevi mogu biti neadekvatni za sistemske pritiske i temperature. Dizajn utičnice omogućava precizno postavljanje cijevi i uklanja sve unutrašnje pukotine koje bi mogle zadržati korozivne materijale ili zaustaviti protok. Kraj cijevi se uklapa u udubljeni otvor u ovim industrijskim prirubnicama, a postoji jedan kutni zavar oko vanjske strane. To stvara snažnu mehaničku vezu koja je vrlo otporna na zamor. Za ujednačene performanse u svim proizvodnim serijama, dubina utičnice i unutrašnji profil moraju se obraditi s velikom preciznošću tokom procesa proizvodnje. Prilikom ugradnje, kraj cijevi i dno utičnice moraju biti razmaknuti s odgovarajućom količinom prostora kako bi se omogućilo širenje toplinom bez izazivanja pukotina usljed napona. Ove prirubnice se mnogo koriste u sistemima pare visokog pritiska, nadzornim vodovima i sistemima za uzorkovanje gdje moraju biti nepropusne i stabilne u svojim dimenzijama. Zato je precizno inženjerstvo važno.

Specijalizirana rješenja za povezivanje za jedinstvene zahtjeve

Navojne prirubnice: Fleksibilnost ugradnje bez zavarivanja

Navojne prirubnice pružaju sigurne spojeve bez potrebe za procesima zavarivanja, što ih čini neprocjenjivim u situacijama gdje je primjena toplote ograničena ili nepoželjna zbog sigurnosnih problema ili ograničenja materijala. Unutrašnji navoji se spajaju sa krajevima cijevi s vanjskim navojem putem mehaničke interferencije, stvarajući spojeve koji se mogu više puta sastavljati i rastavljati bez oštećenja komponenti. Ove industrijske prirubnice pokazale su se posebno korisnim na mjestima koja zahtijevaju čest pristup za održavanje, privremene instalacije ili gdje certificirani zavarivači možda nisu lako dostupni za instalacijske radove. Dužina i tačnost koraka navoja direktno utiču na čvrstoću spoja i sposobnost brtvljenja, zahtijevajući precizne proizvodne tolerancije kako bi se osigurale pouzdane performanse. Kontrola kvaliteta naglašava tačnost dimenzija navoja, završnu obradu površine i tvrdoću materijala kako bi se osigurale odgovarajuće karakteristike spoja. Primjene obično uključuju sisteme zaštite od požara, mreže komprimovanog zraka i procesnu opremu gdje se primjenjuju ograničenja zavarivanja zbog opasnosti od požara ili operativnih zahtjeva. Ukidanje dozvola za radove pod visokim temperaturama često značajno smanjuje vremenske rokove projekta i zahtjeve za usklađenost s propisima.

Slijepe prirubnice: Rješenja za zatvaranje sistema i pristup

Slijepe prirubnice služe kao trajni ili privremeni zatvarači u cjevovodnim sistemima, a istovremeno omogućavaju buduće pristupne tačke za održavanje, testiranje ili proširenje sistema bez ugrožavanja strukturnog integriteta. Ove čvrste prirubnice u obliku diska industrijske prirubnice Nemaju centralne otvore, što ih čini savršenim za zaptivanje krajnjih tačaka cjevovoda, mlaznica posuda pod pritiskom ili stvaranje inspekcijskih pristupnih tačaka u složenim sistemima. Robusna konstrukcija prihvata pune nazivne pritiske i temperature sistema, a istovremeno pruža ravnu, glatku površinu za zaptivanje za ugradnju zaptivke i optimalno sprečavanje curenja. Proizvodnja uključuje pažljivu pažnju posvećenu homogenosti materijala, završnoj obradi površine i ravnosti kako bi se osigurale pouzdane performanse zaptivanja u različitim radnim uslovima. Odsustvo prolaznih otvora eliminiše potencijalne puteve curenja, što slijepe prirubnice čini poželjnim izborom za opasne primjene gdje je zaštita okoliša od najveće važnosti. Standardi kvaliteta naglašavaju analizu napona i ispitivanje zamora kako bi se spriječio kvar pod cikličkim opterećenjima ili uslovima termičkog šoka. Ove prirubnice su se pokazale neophodnim u primjenama koje zahtijevaju periodičnu izolaciju sistema radi održavanja, sezonskih promjena u radu ili sigurnosnih isključenja gdje pouzdana sposobnost zatvaranja direktno utiče na operativnu sigurnost i usklađenost sa ekološkim propisima.

Preklopne prirubnice: Sloboda rotacije u složenim instalacijama

Preklopne prirubnice rade zajedno sa krajevima kako bi osigurale rotacijsku fleksibilnost tokom instalacije, uz održavanje punog nazivnog pritiska i strukturnog integriteta tokom cijelog operativnog vijeka sistema. Dizajn labave prirubnice omogućava slobodnu rotaciju oko komponente kraja, olakšavajući poravnanje rupa za vijke u složenim konfiguracijama cjevovoda gdje bi krute prirubnice stvorile poteškoće pri montaži. Ove industrijske prirubnice su neprocjenjive u primjenama koje zahtijevaju često rastavljanje radi održavanja ili gdje poravnanje cjevovoda predstavlja značajne izazove zbog ograničenja prostora ili postojećih infrastrukturnih ograničenja. Dvodjelna konstrukcija odvaja element pod pritiskom od površine za vijke, omogućavajući optimalan odabir materijala za svaku komponentu na osnovu specifičnih zahtjeva usluge. Krajevi obično koriste legure otporne na koroziju radi kompatibilnosti s procesom, dok se prirubnice mogu proizvesti od standardnog ugljičnog čelika radi optimizacije troškova. Ova konfiguracija smanjuje troškove materijala u korozivnim primjenama, uz održavanje strukturnih performansi i sigurnosnih margina. Postupci instalacije zahtijevaju pažljivu pažnju na postavljanje brtvi, redoslijed zatezanja vijaka i pravilno poravnanje komponenti kako bi se osigurala ravnomjerna raspodjela opterećenja i spriječili prijevremeni kvar ili problemi s curenjem.

Napredna rješenja za prirubnice za industrijsku izvrsnost

Prirubnice otvora: Integrisana mogućnost mjerenja protoka

Prirubnice otvora su posebno izrađene za mjerenje protoka. Imaju precizno obrađene priključke za mjerenje pritiska i elemente za pozicioniranje ploče otvora koji osiguravaju precizno mjerenje protoka u cijelom radnom rasponu sistema. industrijske prirubnice Omogućavaju precizno mjerenje protoka, a istovremeno ispunjavaju sve strukturne i tlačne zahtjeve. To rade bez potrebe za dodatnim instrumentalnim vezama koje bi mogle dovesti do curenja ili pogrešnih mjerenja. Budući da svaka ploča otvora ima vlastite površine zaptivki i uzorke rupa za vijke, ona ostaje na mjestu i dobro se zatvara tokom svih faza montaže. Mjesta za mjerenje pritiska moraju ispunjavati stroge industrijske standarde kako bi očitanja diferencijalnog pritiska bila tačna. To znači da ograničenja koja se koriste u proizvodnji i koraci kontrole kvalitete moraju biti vrlo precizni. U poređenju sa postavljanjem instrumenata jedan po jedan, zajedničko postavljanje instrumenata olakšava instalaciju, smanjuje broj mjesta gdje bi nešto moglo poći po zlu i poboljšava tačnost mjerenja. Da bi mjerenja bila tačna unutar određenih tolerancija, proizvodnja zahtijeva specijalizirane vještine obrade i pažljivu provjeru dimenzija. Precizno mjerenje protoka potrebno je za kontrolu procesa, usklađenost s propisima i optimizaciju rada u hemijskoj preradi, postrojenjima za prečišćavanje vode, postrojenjima za proizvodnju nafte i plina i drugim mjestima gdje se stvari proizvode.

zaključak

Kada industrijski kupci znaju za ovih sedam osnovnih tipova prirubnica, mogu donijeti pametne odluke o kupovini koje poboljšavaju performanse sistema, smanjuju troškove instalacije i garantuju dugoročnu pouzdanost. Svaki tip prirubnice ima svoje prednosti koje su najbolje za određene upotrebe, potrebe pritiska i ograničenja instalacije. Sve ovo treba pažljivo razmotriti tokom faze projektovanja kako bi se postigli najbolji rezultati.

CJEVOVOD HEBEI RAYOUNG: Proizvođači vrhunskih industrijskih prirubnica

HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD. je vaš pouzdani partner za vrhunsku uslugu industrijske prirubnice ...koji prevazilaze industrijske standarde i očekivanja kupaca. Naši najsavremeniji proizvodni pogoni proizvode svih sedam osnovnih tipova prirubnica preciznim inženjeringom, uz podršku ISO 9001:2015 certifikata i sveobuhvatnih programa osiguranja kvaliteta. Kombinujemo decenije industrijske vještine sa najsavremenijim inovacijama kako bismo obezbedili prirubnice koje pružaju neuobičajene performanse u najzahtevnijim primenama. Naša posvećenost napretku i kvalitetu garantuje da svaki artikal ispunjava tačne detalje, a istovremeno nudi konkurentne cene i solidne planove transporta. Od standardnih aranžmana do prilagođenih aranžmana, naš specijalizovani tim blisko sarađuje sa klijentima kako bi optimizovao izbor rebara za specifične proširene zahteve. Iskusite RAYOUNG razliku u kvalitetu, usluzi i pouzdanosti. Kontaktirajte naše stručnjake danas na info@hb-steel.com kako bismo razgovarali o vašim potrebama za industrijskim prirubnicama i otkrili zašto vodeće kompanije širom svijeta biraju RAYOUNG za svoje kritične cjevovodne spojeve.

reference

1. Američko društvo mašinskih inženjera. ASME B16.5-2020: Prirubnice za cijevi i prirubnički spojevi. New York: ASME Press, 2020.

2. Bhandari, VB Projektovanje mašinskih elemenata. Treće izdanje. New Delhi: Tata McGraw-Hill Education, 2018.

3. Nayyar, Mohinder L. Priručnik za cijevi. Osmo izdanje. New York: McGraw-Hill Professional, 2019.

4. Perry, Robert H. i Don W. Green. Perryjev priručnik za hemijske inženjere. Deveto izdanje. New York: McGraw-Hill Professional, 2019.

5. Singh, Kailash. Priručnik za procjenu industrijskih cijevi i opreme. Mumbai: Jaico Publishing House, 2021.

6. Towler, Gavin i Ray Sinnott. Dizajn hemijskog inženjerstva: Principi, praksa i ekonomija dizajna postrojenja i procesa. Drugo izdanje. Oxford: Butterworth-Heinemann, 2019.
