Najbolje industrijske cijevi i fitinzi za pouzdane performanse

Komponente industrijskih cijevi čine kritičnu infrastrukturu koja omogućava siguran i efikasan transport fluida kroz proizvodne pogone, energetske objekte i prerađivačku industriju. Odabir pravih cijevi i spojnica osigurava dugovječnost sistema, minimizira troškove održavanja i sprječava zastoje u radu u zahtjevnim industrijskim okruženjima. Visokokvalitetne industrijske komponente cijevi moraju izdržati ekstremne pritiske, korozivne medije, temperaturne fluktuacije i mehanička naprezanja, a istovremeno održavati nepropusnost. Ovaj vodič ispituje najučinkovitije materijale, tehnologije spajanja i dizajnerska razmatranja koja definiraju pouzdane cjevovodne sisteme za industrijske primjene. Od radnih konjica od ugljičnog čelika do specijaliziranih legura, istražujemo kako pravilan odabir i ugradnja industrijskih komponenti cijevi mogu optimizirati operativnu efikasnost i sigurnosne standarde vašeg postrojenja.

Visokoperformansni materijali za industrijske cijevi

Ugljični čelik: Industrijski standard za svestranost

Industrijske cijevne komponente od ugljičnog čelika ostaju najčešće specificirano rješenje za opće industrijske primjene zbog svog izuzetnog odnosa čvrstoće i cijene. Cijevi klase ASTM A106 i A53 pružaju pouzdane performanse u vodovodnim, parnim i naftnim sistemima do 750°C. Ove industrijske cijevne komponente nude odličnu zavarljivost i oblikovljivost, što omogućava jednostavne modifikacije i popravke na terenu. Za korozivne sredine, pocinčane cijevi od ugljičnog čelika dodaju zaštitu cinkom koja značajno produžava vijek trajanja u distribuciji vode i primjenama u hemijskoj obradi. Inherentna izdržljivost ugljičnog čelika čini ga idealnim za konstrukcijske nosače cjevovoda i hidraulične sisteme visokog pritiska. Moderne tehnike proizvodnje poboljšale su konzistentnost i kvalitet industrijskih cijevnih komponenti od ugljičnog čelika, uz stroge kontrole hemijskog sastava i mehaničkih svojstava kako bi se osigurale pouzdane performanse u svim temperaturnim rasponima.

Nehrđajući čelik: Otpornost na koroziju za zahtjevne primjene

Nehrđajući čelik komponente industrijskih cijevi izvrsno se pokazuju u korozivnim okruženjima gdje bi se ugljični čelik brzo pogoršavao. Nehrđajući čelici tipa 304 i 316L pružaju izvrsnu otpornost na oksidirajuće kiseline, hloride i druge agresivne hemikalije uobičajene u farmaceutskoj, prehrambenoj i pomorskoj primjeni. Pasivni oksidni sloj koji se formira na industrijskim cijevnim komponentama od nehrđajućeg čelika sam se popravlja kada je oštećen, pružajući kontinuiranu zaštitu od ujednačene i tačkaste korozije. Dupleks nehrđajući čelici (2205) nude dvostruko veću granicu razvlačenja od konvencionalnih vrsta, a istovremeno održavaju izvrsnu otpornost na koroziju, što ih čini idealnim za primjene u naftnoj i plinskoj industriji na moru. Glatka površinska obrada industrijskih cijevnih komponenti od nehrđajućeg čelika minimizira prianjanje bakterija i omogućava lako čišćenje, što je ključno u higijenskim prerađivačkim industrijama. Iako su u početku skuplji od ugljičnog čelika, produženi vijek trajanja i smanjeno održavanje nehrđajućeg čelika često rezultiraju nižim ukupnim troškovima vlasništva.

Specijalizovane legure za ekstremne uslove

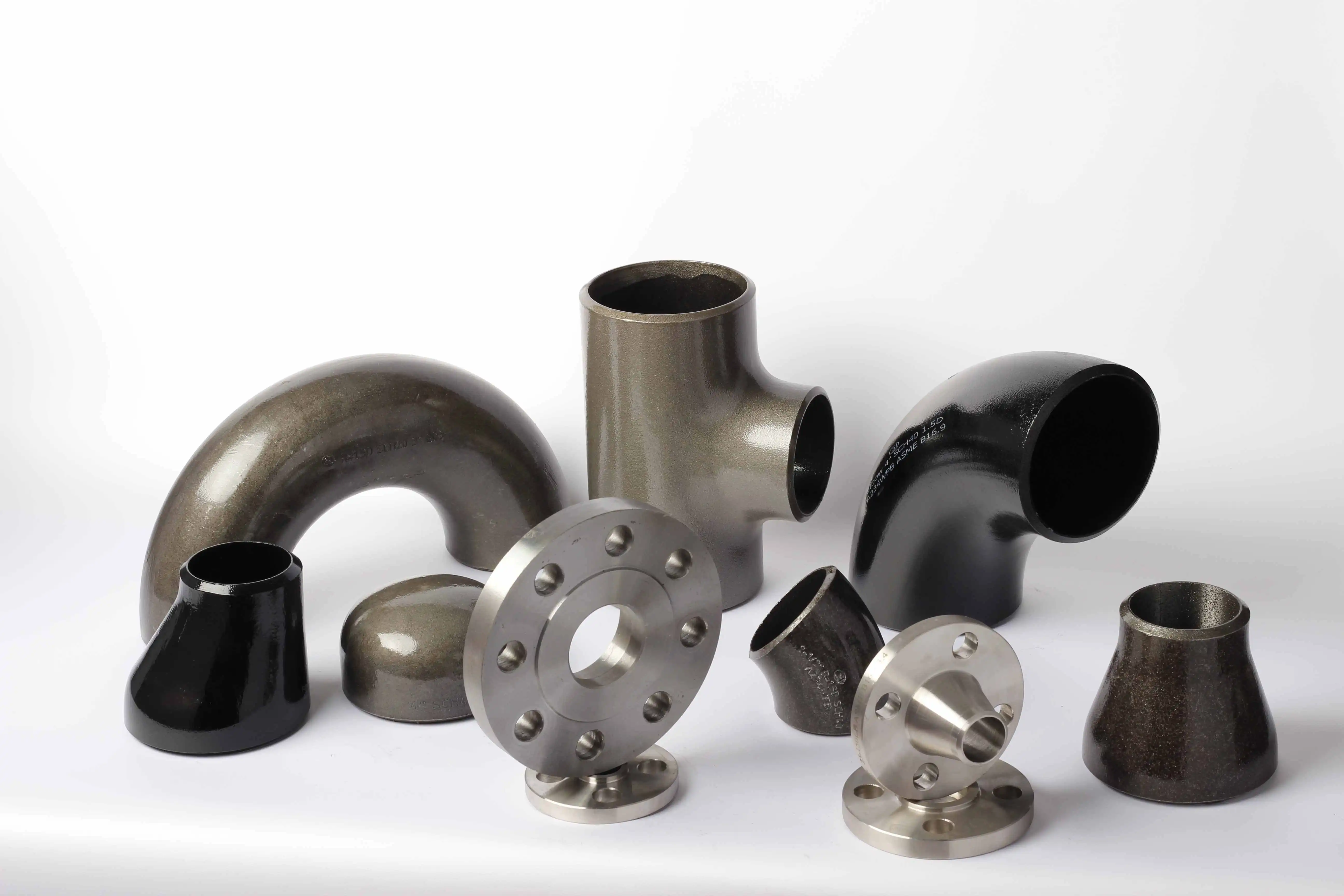

Visokokvalitetne komponente industrijskih cijevi od legura zadovoljavaju najzahtjevnije uslove rada u petrohemijskoj industriji, proizvodnji energije i rudarstvu. Hrom-molibdenske legure (P11, P22) održavaju čvrstoću na povišenim temperaturama do 1200°C, što ih čini neophodnim za cijevi rafinerijskih peći i parovode elektrana. Niklove legure poput Inconela i Hastelloya otporne su i na koroziju i na ekstremne temperature u sistemima za odsumporavanje dimnih gasova i hemijskim reakcijama. Za kriogene primjene, austenitni nehrđajući čelici i nikl čelici ostaju duktilni na temperaturama i do -650°C. Ove specijalizovane industrijske komponente cijevi podvrgavaju se rigoroznim ispitivanjima i termičkoj obradi kako bi se osiguralo da ispunjavaju zahtjeve mehaničkih svojstava ASME B320 i drugih međunarodnih propisa. Odabir odgovarajućih legiranih materijala zahtijeva pažljivo razmatranje i procesnih uslova i potencijalnih načina kvara kako bi se osigurale decenije pouzdane upotrebe.

Napredne tehnologije povezivanja

Spojevi za sučeono zavarivanje za trajne spojeve visokog integriteta

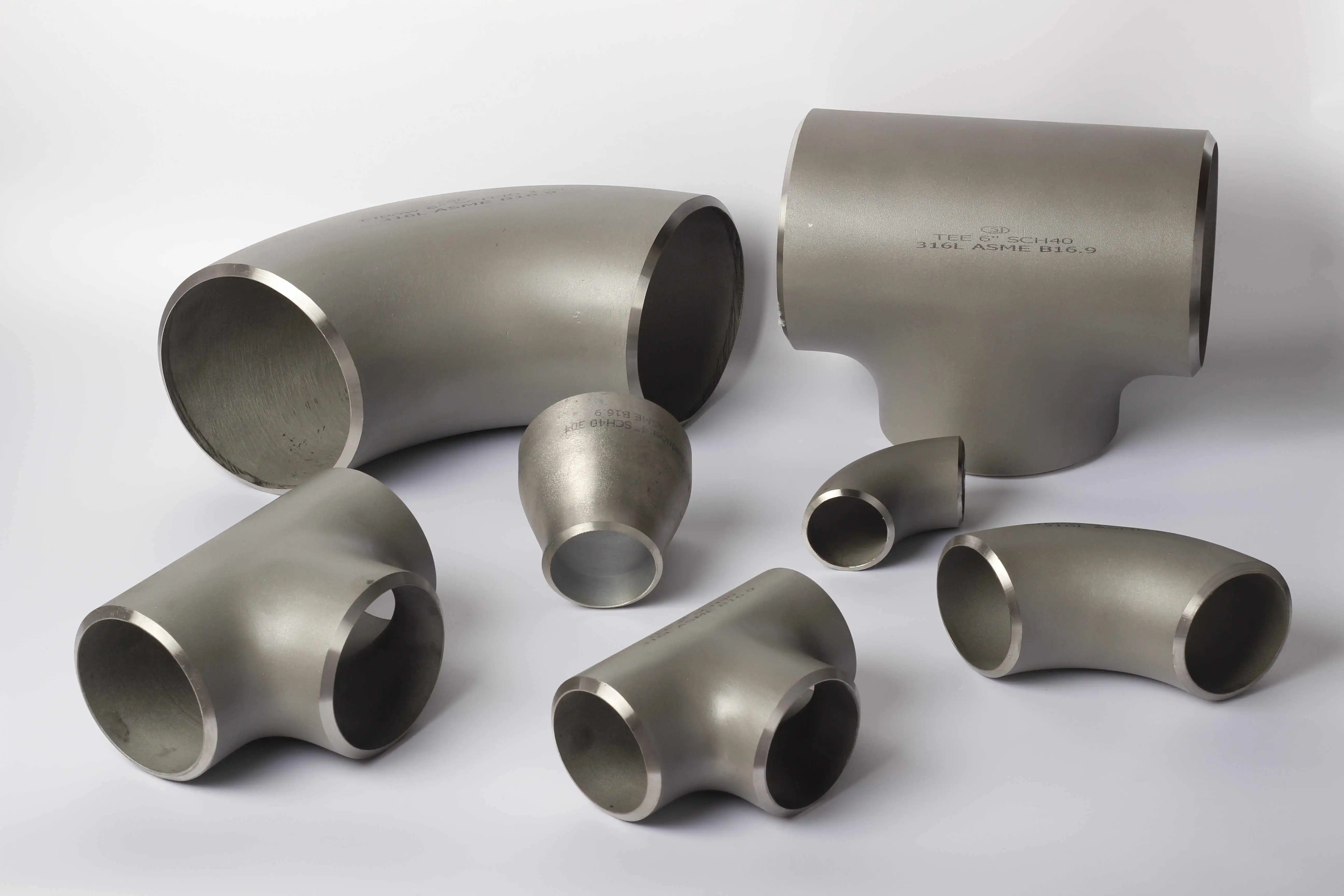

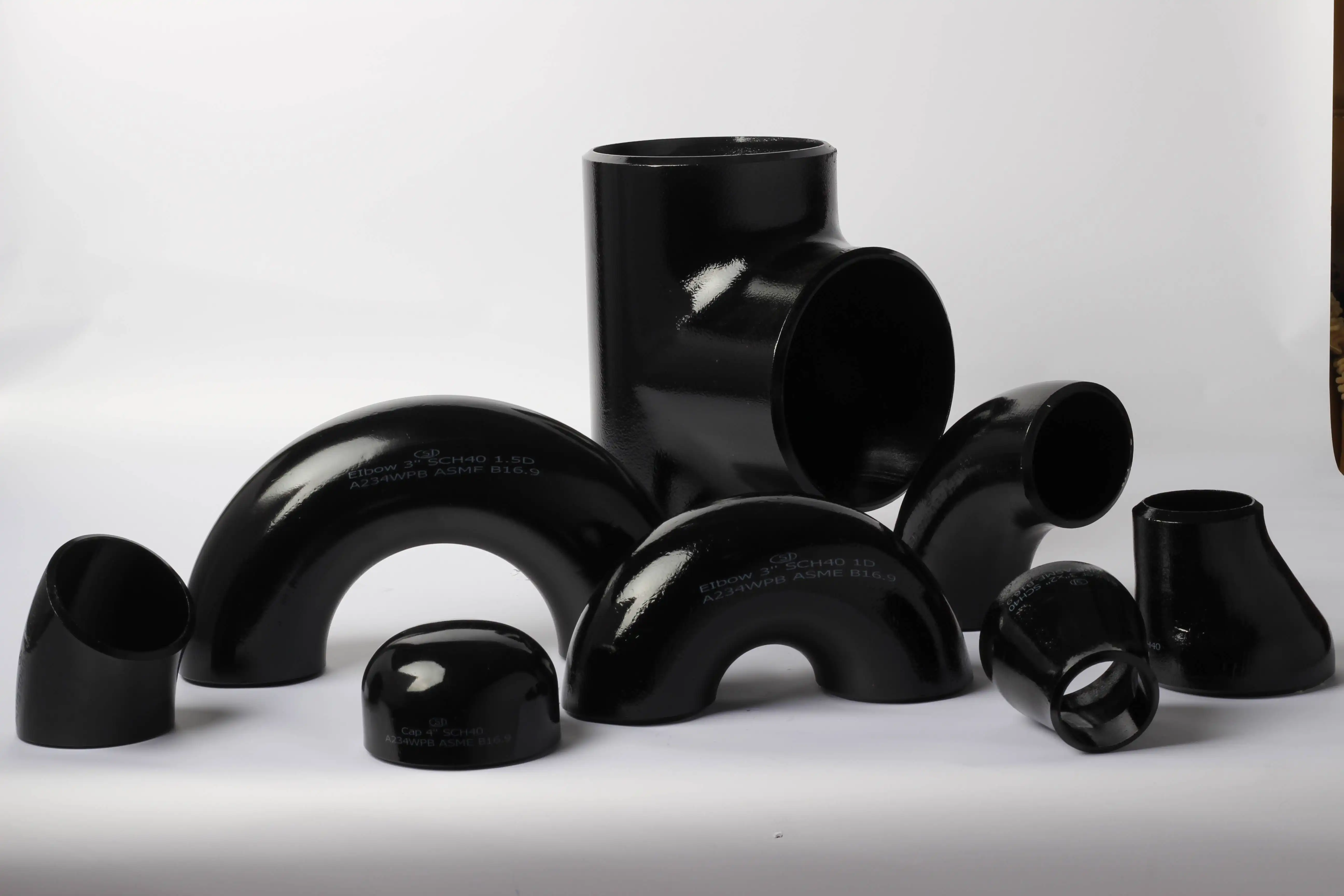

Industrijske cijevne komponente sa sučeonim zavarivanjem stvaraju najpouzdanije trajne spojeve za kritične procesne cjevovodne sisteme. Ovi spojni elementi, uključujući koljena, T-spojeve i reduktore, zavareni su direktno na cijevi kako bi formirali kontinuirane, nepropusne sisteme sposobne za podnošenje ekstremnih pritisaka i temperatura. Glatka unutrašnja površina industrijskih cijevnih komponenti sa sučeonim zavarivanjem minimizira turbulenciju i pad pritiska u poređenju sa navojnim alternativama. Pravilno izvedeni zavari na ovim komponentama razvijaju punu čvrstoću cijevi i mogu se radiografski ili ultrazvučno testirati radi provjere integriteta. Standardizirane dimenzije (ASME B16.9) osiguravaju kompatibilnost među proizvođačima, dok su dostupne specijalizirane klase za korozivne ili visokočistoće primjene. Industrijske cijevne komponente sa sučeonim zavarivanjem posebno su cijenjene u cjevovodima rafinerija, hemijskih postrojenja i elektrana gdje je pouzdanost spoja od najveće važnosti. Početni troškovi instalacije nadoknađuju se decenijama rada bez održavanja u pravilno dizajniranim sistemima.

Prirubnički spojevi za fleksibilnost održavanja

Prirubnica komponente industrijskih cijevi Pružaju bitne pristupne tačke u cjevovodnim sistemima gdje mogu biti potrebni redovni pregledi, čišćenje ili modifikacije. Ovi standardizovani spojevi omogućavaju brzu demontažu i ponovnu montažu bez rezanja ili zavarivanja, značajno smanjujući vrijeme zastoja tokom održavanja. Prirubnice sa podignutom površinom i spiralno namotanim zaptivkama stvaraju pouzdana zaptivanja u sistemima sa parom i hemijskim sistemima visokog pritiska. Industrijske komponente cijevi sa prirubničkim krajevima se obično koriste na spojevima opreme, instalacijama ventila i mjestima izolacije sistema. Dizajn sa vijcima prilagođava se malim neusklađenostima i omogućava zamjenu zaptivki kada je to potrebno. Moderni dizajni prirubnica uključuju karakteristike poput prstenastih spojeva (RTJ) za primjene sa ultra visokim pritiskom i konfiguracije sa ravnim površinama za korozivne sisteme niskog pritiska. Pravilan redoslijed zatezanja vijaka i vrijednosti obrtnog momenta ključni su za postizanje performansi bez curenja iz prirubničkih industrijskih komponenti cijevi tokom termičkih ciklusa i fluktuacija pritiska.

Mehaničke i žljebljene spojnice za brzu ugradnju

Mehaničko spajanje industrijskih cijevnih komponenti nudi alternative zavarivanju koje štede vrijeme u određenim primjenama, uz održavanje pouzdanih performansi. Spojnice sa žljebovima spajaju cijevi pomoću obodnog žljeba i kućišta koje pruža i mehaničku čvrstoću i zaštitu od pritiska. Ove industrijske cijevne komponente su posebno vrijedne u sistemima zaštite od požara, HVAC cijevima i privremenim instalacijama gdje je brzina montaže kritična. Sistemi sa utiskivanjem i elastomernim zaptivkama pružaju nepropusne spojeve za sisteme vode i zraka niskog pritiska bez potrebe za posebnim alatima. Mehaničko spajanje industrijskih cijevnih komponenti mora se pravilno odabrati na osnovu nazivnog pritiska, temperaturnog raspona i zahtjeva za otpornost na vibracije. Iako nisu pogodne za sve usluge, ove metode spajanja mogu značajno smanjiti troškove rada prilikom instalacije u odgovarajućim primjenama, uz održavanje pouzdanosti sistema kada se pravilno instaliraju i održavaju.

Razmatranje dizajna za optimalne performanse

Ocjene pritiska i temperature za siguran rad

Pravilna specifikacija industrijskih komponenti cijevi zahtijeva pažljivu analizu i projektnih uslova i potencijalnih scenarija poremećaja. ASME B31.3 utvrđuje metode proračuna debljine stijenke koje uzimaju u obzir unutrašnji pritisak, vanjska opterećenja i dozvoljene tolerancije korozije. Faktori smanjenja temperature osiguravaju da industrijske komponente cijevi održavaju adekvatnu čvrstoću pri povišenim radnim uslovima. Za ciklične usluge, analiza zamora može biti potrebna kako bi se odredile odgovarajuće vrste materijala i vrste priključaka. Industrijske komponente cijevi pod pritiskom moraju biti jasno označene svojim maksimalno dozvoljenim radnim pritiskom (MAWP) i temperaturnim oznakama kako bi se spriječile slučajne situacije prekomjernog pritiska. Proces odabira treba uzeti u obzir ne samo normalne radne uslove, već i scenarije pokretanja, gašenja i vanrednih situacija koji mogu stvoriti teže uslove opterećenja. Pravilno ocijenjene industrijske komponente cijevi, u kombinaciji s odgovarajućim uređajima za rasterećenje pritiska, čine osnovu sigurnog dizajna cjevovodnog sistema.

Optimizacija protoka i smanjenje pada pritiska

Efikasan odabir komponenti industrijskih cijevi minimizira gubitke energije uz održavanje potrebnih brzina protoka. Analiza računarske dinamike fluida (CFD) pomaže u optimizaciji veličine cijevi, konfiguracije reduktora i radijusa koljena kako bi se smanjila turbulencija i pad pritiska. Koljena velikog radijusa stvaraju glatkije putanje protoka od standardnih koljena, što je posebno važno kod primjena sa muljem i gasom velike brzine. Pravilno dimenzionirane komponente industrijskih cijevi izbjegavaju i prekomjernu brzinu (koja uzrokuje eroziju) i nedovoljnu brzinu (što dovodi do sedimentacije). Specijalni fitinzi poput T-komada i konusnih reduktora dodatno optimiziraju karakteristike protoka u kritičnim primjenama. Završna obrada unutrašnje površine komponente industrijskih cijevi značajno utiče na efikasnost protoka, pri čemu elektropolirani nehrđajući čelik nudi najniže faktore trenja za sisteme visoke čistoće. Ovi dizajnerski aspekti postaju sve važniji u velikim sistemima gdje mala poboljšanja efikasnosti protoka mogu dovesti do značajnih ušteda energije tokom životnog vijeka sistema.

Strategije zaštite od korozije i dugovječnosti

Produženje vijeka trajanja industrijskih komponenti cijevi zahtijeva proaktivne mjere prevencije korozije prilagođene specifičnim radnim okruženjima. Vanjski premazi poput epoksidne smole, polietilena ili cinka štite od korozije tla i atmosfere u zakopanim i izloženim cijevima. Katodni zaštitni sistemi dopunjuju premaze za podzemne industrijske komponente cijevi u korozivnim tlima. Unutra, obloge poput epoksidne smole ojačane staklom (GRE) ili polipropilena odolijevaju hemijskim napadima u agresivnim procesnim tokovima. Odabir materijala igra ključnu ulogu, pri čemu se dodaju dodaci za koroziju proračunima debljine stijenke za očekivani gubitak metala tokom projektnog vijeka. Redovni programi inspekcije korištenjem ultrazvučnog ispitivanja debljine i drugih nerazornih metoda prate napredak korozije u kritičnim industrijskim komponentama cijevi. Pravilna specifikacija ovih zaštitnih sistema tokom početnog projektovanja sprječava prerane kvarove i neočekivane troškove održavanja tokom rada.

zaključak

Odabir najboljeg komponente industrijskih cijevi zahtijeva balansiranje svojstava materijala, metoda spajanja i parametara dizajna kako bi se postigle pouzdane i dugoročne performanse. Razumijevanjem prednosti i ograničenja različitih opcija, inženjeri mogu kreirati cjevovodne sisteme koji pružaju decenije besprijekornog rada u različitim industrijskim primjenama. Početna investicija u kvalitetne komponente isplati se kroz smanjeno vrijeme zastoja, niže troškove održavanja i poboljšanu sigurnost rada.

Vrhunska rješenja za industrijske cijevi od pouzdanih proizvođača

U HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD, proizvodimo visokoučinkovite industrijske komponente za cijevi koje ispunjavaju najzahtjevnije zahtjeve primjene. Naši proizvodni procesi certificirani prema ISO 9001:2015 osiguravaju konzistentan kvalitet u cijelom našem širokom asortimanu cjevovodnih proizvoda od ugljičnog čelika, nehrđajućeg čelika i legura. Od standardnih spojnica do prilagođenih rješenja, naš tehnički tim može vam pomoći u odabiru optimalnih komponenti za vaše specifične uvjete rada. Kontaktirajte nas danas na info@hb-steel.com kako bismo razgovarali o tome kako naše komponente industrijskih cijevi mogu poboljšati pouzdanost i operativnu efikasnost vašeg postrojenja.

reference

1. ASME B31.3 - Procesni cjevovodi

2. ASTM A106 - Standardna specifikacija za bešavne cijevi od ugljičnog čelika

3. ASME B16.9 - Fabrički kovane spojnice za sučeono zavarivanje

4. API 5L - Specifikacija za linijske cijevi

5. EN 10241 - Čelični navojni spojevi za cijevi

6. MSS SP-75 - Visokokvalitetni kovano-zavarni fitinzi
