Zakošeni vs. kvadratni krajevi: Najbolji za zavarivanje cijevnih spojnica

Prilikom odabira cijevnih spojnica za mehaničke primjene, izbor između zakošenih i kvadratnih krajevi spojnica cijevi U suštini utiče na kvalitet zavarivanja, pomoćnu oštrinu i dugoročne performanse. Razumijevanje glavnih razlika između ovih rasporeda krajeva cijevnih spojnica ključno je za inženjere, privremene radnike i majstore za akvizicije kojima su potrebne čvrste veze u osnovnim konstrukcijskim projektima. Kosi krajevi cijevnih spojnica imaju proračunate rezove koji omogućavaju dublje infiltracijske zavare, dok kvadratni krajevi cijevnih spojnica pružaju ravne površine za specifične strategije spajanja. Ovo sveobuhvatno istraživanje istražuje specifične preferencije, zahtjeve primjene i karakteristike izvedbe svakog plana krajeva cijevnih spojnica kako bi vam pomoglo da donosite informirane odluke za sljedeće širenje.

Razumijevanje zakošenih završnih spojnica cijevi

Karakteristike dizajna i standardi proizvodnje

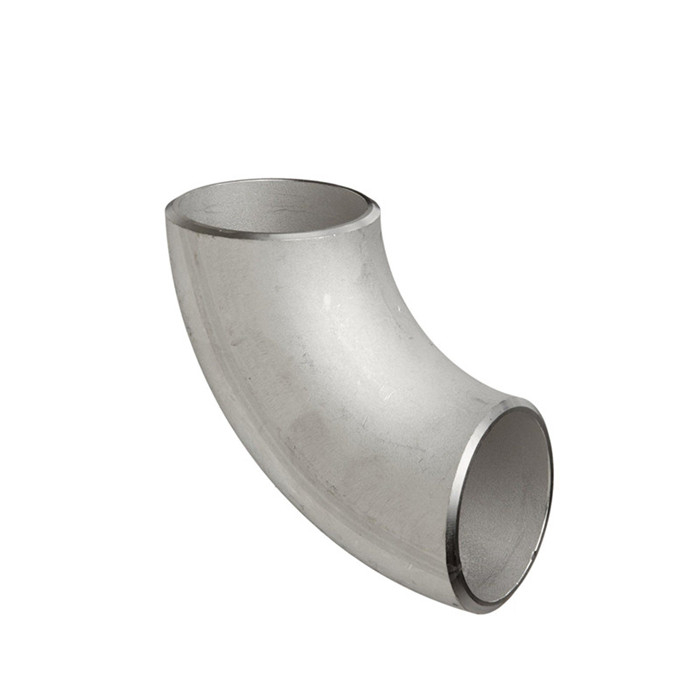

Zakošeni krajevi cijevnih spojnica precizno se obrađuju pod određenim uglovima, obično u rasponu od 30 do 45 stepeni, stvarajući žlijeb u obliku slova V koji poboljšava prodiranje i fuziju zavara. Visokokvalitetni cijevne spojnice za sučeono zavarivanje, koje su u skladu sa standardima ASME B16.9, osiguravaju konzistentno zakošavanje na ugljičnom čeliku, nehrđajućem čeliku i legurama. Tokom procesa proizvodnje, koriste se tačne dimenzijske tolerancije kako bi se osiguralo da su svi zidovi iste širine i da se spojni dijelovi pravilno uklapaju. Ovi krajevi cijevnih spojnica prolaze strogu kontrolu kvaliteta, koja uključuje RT-testiranje svih njihovih zavara kako bi se osigurala njihova strukturna čvrstoća. Moderne CNC metode obrade čine zakošene rubove glatkim i ujednačenim, što uklanja sva mjesta gdje bi se moglo nakupljati naprezanje. Standardizirani uglovi olakšavaju automatizirane procese zavarivanja i održavaju isti kvalitet u svim proizvodnim serijama. Profesionalni proizvođači vole zakošene dizajne jer daju konzistentne rezultate i smanjuju rizik od grešaka u zavarivanju koje slabe pouzdanost sistema.

Prednosti i tehničke koristi zavarivanja

Primarna prednost zakošenih krajeva cijevnih spojnica leži u njihovom vrhunskom kvalitetu zavara i karakteristikama prodiranja. Zahvaljujući ugaonoj površini, elektrode za zavarivanje mogu doprijeti dublje u spoj, stvarajući jače taljive spojeve koji bolje raspoređuju naprezanje preko spoja. Bez potpornih prstenova ili drugih posebnih priprema, ovaj dizajn vam omogućava da zavarite spojeve s punim ulaskom, što znatno smanjuje vrijeme instalacije i troškove materijala. Omogućavanjem različitih uglova zavarivanja, kao što su vertikalni i iznad glave, zakošeni krajevi su savršeni za složene konfiguracije cijevi. Nedovoljno prodiranje može uzrokovati poroznost i defekte uključaka, ali geometrija V-žljeba prirodno vodi tok rastopljenog metala. Zavarivači koji koriste zakošene krajeve... krajevi spojnica cijevi produktivniji su jer ujednačena geometrija smanjuje vrijeme potrebno za pripremu i osigurava konzistentnije rezultate. Uz bolji pristup, gotovi zavareni spojevi se mogu bolje pregledati i testirati, osiguravajući da ispunjavaju visoke standarde kvalitete potrebne u važnim primjenama.

Aplikacije i preferencije u industriji

Industrije koje zahtijevaju primjene visokog pritiska i visoke temperature dosljedno specificiraju zakošene krajeve cijevnih spojnica zbog njihovih vrhunskih karakteristika performansi. Elektrane, petrohemijska postrojenja i instalacije u okeanu zavise od ovih veza kako bi sistem ispravno radio u teškim uslovima. Budući da zakošeni krajevi čine zavare jačima, potrebni su za stvari poput parovoda, procesnih cijevi i važnih komunalnih sistema gdje bi kvar imao loše posljedice. Sa zakošenim spojnicama koje vam omogućavaju promjenu radijusa savijanja, dizajneri mogu dobiti najbolje karakteristike protoka, a istovremeno zadovoljiti strukturne potrebe. Zakošene spojeve zahtijevaju nuklearne lokacije jer su testirane i pokazalo se da su pouzdane. Zakošene krajeve cijevnih spojnica koriste se u sistemima za gorivo, hidrauličnim vodovima i pneumatskoj upotrebi u vazduhoplovnoj i odbrambenoj industriji, gdje su pouzdanost i minimiziranje težine veoma važni. Postrojenja za hemijsku preradu imaju koristi od zakošenih spojeva koji su pravilno zavareni jer ne hrđaju i ne cure.

Primjene cijevnih spojnica s kvadratnim završetkom

Karakteristike konstrukcije i dizajna

Kvadratni krajevi cijevnih spojnica imaju ravne, okomite rezove koji pružaju maksimalnu kontaktnu površinu za specifične metode spajanja i primjene. Ove konfiguracije su odlične u sistemima gdje se metode zavarivanja utičnicom, navojem ili mehaničkim spajanjem preferiraju u odnosu na tehnike sučeonog zavarivanja. Proizvodni proces fokusira se na preciznu pravokutnost i završnu obradu površine kako bi se osiguralo da su sve vrste spojeva pravilno zabrtvljene i poravnate. Kontrola kvalitete provjerava tačnost dimenzija i konzistentnost površine kako bi se spriječilo curenje i osiguralo da proizvod dobro radi dugo vremena. Kvadratni krajevi omogućavaju standardne operacije spajanja cijevi, što znači da se mogu sastaviti na terenu bez potrebe za posebnim alatima za zavarivanje. Dizajn ravne površine olakšava provjeru kvalitete i traženje problema tokom procesa spajanja. Kada je glavna briga upotreba nižeg pritiska, ovi krajevi cijevnih spojnica odlično funkcionišu jer se lako instaliraju i održavaju. Budući da je geometrija jednostavna, olakšava proizvodnju, a istovremeno je dovoljno čvrsta za prave radne uslove.

Prednosti instalacije i razmatranja troškova

Kvadratni završeci cijevi nude značajne prednosti pri instalaciji u primjenama gdje su mogućnosti zavarivanja na terenu ograničene ili troškovi utječu na odluke o odabiru materijala. Budući da je površina ravna, mogu se koristiti tehnike zavarivanja utičnicom koje ne zahtijevaju toliko vještine i mogu postići dobre rezultate s jednostavnim alatima. Kvadratni završeci su popularni među timovima za održavanje jer olakšavaju rastavljanje i ponovno sastavljanje stvari tokom redovnih servisnih zadataka. Standardne veličine osiguravaju da rade sa postojećom infrastrukturom i smanjuju potrebu za držanjem dodatnih dijelova pri ruci. Kada su kvadratni krajevi spojnica cijevi Riješite se potrebe za specijaliziranim alatima za zakošenje i certificiranim zavarivačima, troškovi instalacije znatno se smanjuju. Projekti malog obima i građevinske primjene imaju koristi od lakših koraka instalacije i manjih potreba za radnom snagom. Dizajn funkcionira s različitim načinima zatvaranja, poput brtvi, O-prstenova i navojnih spojeva, tako da se može koristiti u nizu situacija. Primjene koje vode računa o troškovima poput kvadratnih krajeva jer nude dobre performanse uz niže početne nivoe ulaganja, a istovremeno su i dalje upotrebljivi.

Prikladne primjene i ograničenja

Kvadratni završeci cijevi optimalno funkcioniraju u primjenama niskog do umjerenog pritiska gdje praktičnost i troškovi nadmašuju zahtjeve za maksimalnu čvrstoću. Građevinske usluge, HVAC sistemi i mreže za distribuciju vode obično koriste ove spojeve zbog jednostavne ugradnje i održavanja. Sistemi za zaštitu od požara imaju koristi od pouzdanih karakteristika zaptivanja i mogućnosti zamjene konfiguracija kvadratnih krajeva na terenu. Industrijski sistemi za hlađenje i procesne kompanije smatraju da su kvadratni krajevi cijevi adekvatni za nekritične primjene gdje je periodični pristup za održavanje neophodan. Međutim, ovi spojevi se suočavaju s ograničenjima u okruženjima visokog pritiska i visoke temperature gdje je maksimalna čvrstoća zavara obavezna. Smanjena dubina prodiranja u poređenju sa zakošenim alternativama čini kvadratne krajeve neprikladnim za kritične procesne primjene s teškim uslovima rada. Instalacije sklone vibracijama mogu imati problema s performansama s kvadratnim spojevima zbog njihovog oslanjanja na površinski kontakt, a ne na duboke spojeve stapanja.

Komparativna analiza i kriteriji odabira

Poređenje performansi u radnim uslovima

Fundamentalna razlika u performansama između zakošenih i kvadratnih krajeva cijevnih spojnica postaje očigledna pod različitim radnim uslovima i nivoima naprezanja. Zakošeni spojevi dosljedno pokazuju superioran odnos čvrstoće i težine, što ih čini idealnim za primjene gdje je strukturna efikasnost od najveće važnosti. Ispitivanje visokim pritiskom otkriva da zakošeni zavari održavaju integritet na nivoima naprezanja znatno višim od kvadratnih alternativa, pružajući poboljšane sigurnosne margine u kritičnim primjenama. Ispitivanja cikličnog mijenjanja temperature pokazuju da zakošeni krajevi cijevnih spojnica efikasnije podnose termičko širenje i skupljanje zbog svojih karakteristika dubljeg taljenja. Studije otpornosti na zamor pokazuju da zakošeni spojevi bolje podnose ciklično opterećenje od kvadratnih alternativa, produžujući vijek trajanja u dinamičkim primjenama. Ispitivanje korozije pokazuje da pravilno zavareni zakošeni spojevi efikasnije odolijevaju degradaciji okoliša zbog karakteristika potpunog prodiranja. Poboljšani profil performansi zakošenih krajeva cijevnih spojnica opravdava njihov izbor u primjenama gdje su dugoročna pouzdanost i sigurnost neizostavan zahtjev.

Ekonomska razmatranja i analiza životnog ciklusa

Iako zakošeni krajevi cijevi zahtijevaju veća početna ulaganja zbog specijalizirane strojne obrade i zahtjeva za vještim zavarivanjem, njihove superiorne karakteristike performansi često rezultiraju nižim ukupnim troškovima vlasništva. Smanjena učestalost održavanja i produženi vijek trajanja zakošenih spojeva kompenziraju visoke početne troškove u dugoročnim ekonomskim analizama. Četvrtasti krajevi pružaju cjenovne prednosti u primjenama s kraćim projektnim vijekom trajanja ili tamo gdje praktičnost zamjene nadmašuje maksimalne zahtjeve za performansama. Razmatranja energetske efikasnosti favoriziraju zakošene spojeve u primjenama s velikim protokom gdje su glatki prijelazi i minimalan pad pritiska neophodni. Osiguranje i regulatorna razmatranja mogu zahtijevati zakošene spojeve. krajevi spojnica cijevi u kritičnim primjenama, što utiče na stvarno poređenje troškova. Dostupnost standardiziranih zakošenih spojnica smanjila je premiju troškova u poređenju sa prilagođenim kvadratnim alternativama u mnogim primjenama. Stručne konsultacije pomažu u određivanju optimalne ravnoteže između početnih troškova i dugoročnih koristi za specifične zahtjeve projekta.

Smjernice za odabir i najbolje prakse

Uspješan odabir završetaka cijevnih spojnica zahtijeva pažljivu procjenu radnih uvjeta, zahtjeva za performansama i razmatranja životnog ciklusa specifičnih za svaku primjenu. Sistemi visokog tlaka iznad 600 PSI obično zahtijevaju zakošene spojeve kako bi se osigurale odgovarajuće sigurnosne margine i usklađenost s propisima. Primjene na temperaturama koje prelaze 400°F imaju koristi od superiornih karakteristika termičkih performansi zakošenih krajeva cijevnih spojnica. Kritični sistemi gdje su posljedice kvara ozbiljne trebaju specificirati zakošene spojeve bez obzira na početne troškove. Projekti s ograničenim mogućnostima zavarivanja ili ograničenjima instalacije na terenu mogu zahtijevati rješenja s kvadratnim krajevima uprkos kompromisima u performansama. Dostupnost kvalificiranog osoblja za zavarivanje i mogućnosti inspekcije utječu na praktičan izbor između zakošenih i kvadratnih opcija. Ekonomska analiza treba uključivati troškove održavanja, učestalost zamjene i potencijalne troškove zastoja prilikom usporedbe alternativa. Profesionalne inženjerske konsultacije osiguravaju da je odabir završetaka cijevnih spojnica u skladu sa zahtjevima projekta, sigurnosnim standardima i dugoročnim ciljevima performansi.

zaključak

Izbor između zakošenih i kvadratnih krajeva cijevi u konačnici ovisi o balansiranju zahtjeva za performansama, mogućnostima instalacije i ekonomskim razmatranjima specifičnim za svaku primjenu. Zakošeni krajevi pružaju vrhunsku čvrstoću, prodiranje i dugoročnu pouzdanost za kritične sisteme, dok kvadratni krajevi nude praktičnost instalacije i cjenovne prednosti u odgovarajućim primjenama. Kao vodeći dobavljač cijevi od ugljičnog čelika, RAYOUNG isporučuje obje konfiguracije s GOST-R i SGS certifikatima, osiguravajući validaciju kvalitete za domaća i globalna tržišta.

Pogosta vprašanja

1. Koji su nazivni pritisci pogodni za cijevne spojnice sa kvadratnim završetkom?

Kvadratni krajevi cijevnih spojnica obično adekvatno funkcionišu u primjenama niskog do umjerenog pritiska do 300-400 PSI, ovisno o kvaliteti materijala, debljini stijenke i specifičnim zahtjevima dizajna. Viši pritisci obično zahtijevaju zakošene spojeve radi sigurnosti i usklađenosti s propisima.

2. Mogu li se zakošeni krajevi cijevi po potrebi modificirati na terenu?

Iako je moguće uz odgovarajuću opremu, modifikacija zakošenih krajeva cijevi na terenu zahtijeva specijalizirane alate i vješte tehničare kako bi se održala dimenzionalna tačnost i kvalitet završne obrade površine. Za optimalne rezultate i pouzdanost se uglavnom preporučuju montažna rješenja.

3. Kako se troškovi zavarivanja upoređuju između zakošenih i četvrtastih krajeva?

Zakošeni spojevi zahtijevaju certificirane zavarivače i više vremena, ali eliminiraju potporne prstenove i pripreme. Za četvrtaste krajeve je potreban manje kvalificiran rad, ali mogu biti potrebni dodatni materijali poput brtvi ili zaptivki, što ukupne troškove čini ovisnim o primjeni.

4. Koje metode inspekcije provjeravaju kvalitet zavara na različitim tipovima krajeva?

Zakošeni krajevi cijevnih spojnica efikasno omogućavaju radiografsko ispitivanje, ultrazvučnu inspekciju i metode penetranta boje. Kvadratni spojevi se više oslanjaju na vizuelni pregled i ispitivanje pritiskom zbog ograničenog pristupa naprednim tehnikama nerazornog ispitivanja.

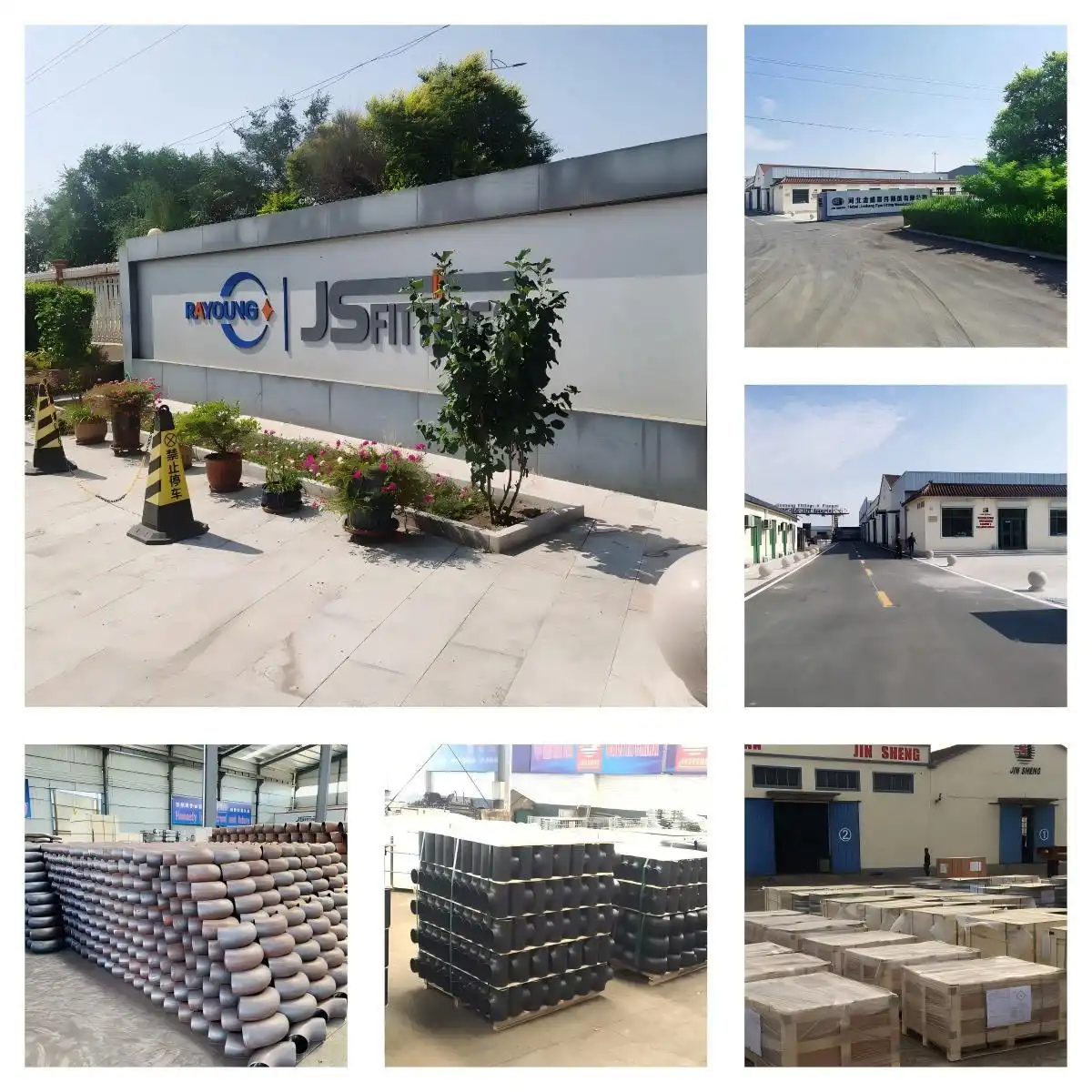

CJEVOVOD HEBEI RAYOUNG: Vodeći proizvođači završetaka cijevi

U kompaniji HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD., razumijemo da izuzetna infrastruktura zahtijeva vrhunsku... krajevi spojnica cijevi Projektovani za performanse i pouzdanost. Kao jedan od vodećih proizvođača cijevi i fitinga u industriji, kombinujemo sisteme kvaliteta certificirane prema ISO 9001:2015 sa inovativnim tehnikama proizvodnje kako bismo isporučili rješenja sa zakošenim i kvadratnim krajevima koja prevazilaze očekivanja. Naš sveobuhvatni asortiman proizvoda podržava sve, od privatnih vodovodnih cijevi do složenih mašinskih postrojenja, uz podršku temeljitih konvencija testiranja i svjetskih certifikata. Bez obzira da li su vam potrebni precizno zakošeni završeci za osnovne primjene ili isplativi kvadratni spojevi za administraciju zgrada, naš glavni tim daje specijalizirane smjernice i prilagođene aranžmane izrađene prema vašim specifičnim zahtjevima. Spremni ste da poboljšate svoj sljedeći projekat provjerenim završecima cijevi? Kontaktirajte naše stručnjake na info@hb-steel.com kako bismo razgovarali o vašim zahtjevima i otkrili zašto vodeći izvođači radova vjeruju RAYOUNG-u za svoje najzahtjevnije primjene.
