Vodič za kupce: Odabir industrijskih cijevnih komponenti za pomorske projekte

U pomorskom okruženju, industrijska infrastruktura se suočava s jedinstvenim izazovima. Odabir komponenti cijevi koje mogu izdržati korozivnu slanu vodu, teške vremenske uvjete i česte promjene pritiska zahtijeva pažljivo razmatranje. Za pomorske projekte, odabir odgovarajućih komponente industrijskih cijevi zahtijeva duboko razumijevanje kvaliteta materijala, ekoloških aspekata i operativnih zahtjeva. Materijal u ovoj knjizi pomaže menadžerima projekata, brodskim inženjerima i osoblju za nabavku da efikasno koriste brodske cjevovodne sisteme. Bez obzira na vaše radno mjesto - offshore platforme, brodogradbeni projekti ili obalni industrijski objekti - sigurnosne performanse, vijek trajanja i ukupni uspjeh projekta bit će direktno utjecani cijevnim spojnicama, prirubnicama i konektorima koje odaberete.

Razumijevanje materijalnih zahtjeva za morsko okruženje

Standardi otpornosti na koroziju u primjenama u slanoj vodi

Oštri korozivni efekti izloženosti slanoj vodi zahtijevaju upotrebu industrijskih komponenti cijevi dizajniranih posebno za pomorske projekte. Kada se pravilno tretiraju zaštitnim premazima ili pomiješaju sa legurama koje ne hrđaju, dijelovi od ugljičnog čelika traju vrlo dugo u pomorskim okruženjima. Proces odabira mora uzeti u obzir količinu hloridnih iona, temperaturu vode i količinu zraka koja ubrzava koroziju. Da bi dijelovi duže trajali, dobri proizvođači koriste napredne površinske tretmane poput epoksidnih premaza, galvanizacije i katodnih zaštitnih sistema. Prilikom određivanja debljine materijala, moraju se uzeti u obzir tolerancije za koroziju. One mogu biti od 3 mm do 6 mm, ovisno o težini izloženosti i očekivanom vijeku trajanja. Prilikom odabira industrijskih komponenti cijevi za podmorsku upotrebu u odnosu na instalacije u zoni prskanja, važno je razumjeti razliku između opće korozije i lokaliziranog tačkastog oštećenja.

Specifikacije temperature i pritiska za operacije na moru

Pomorske instalacije na moru doživljavaju dramatične fluktuacije temperature i pritiska koje značajno utiču na performanse industrijskih cjevovodnih komponenti. Komponente moraju održavati strukturni integritet u temperaturnim rasponima, od temperatura ispod nule do povišenih temperatura u procesnim sistemima. Nazivni pritisci postaju posebno važni u dubokovodnim primjenama gdje se hidrostatički pritisak povećava za otprilike jednu atmosferu na svakih deset metara dubine. Čelični koljena i reduktori sa sučeonim zavarivanjem moraju se prilagoditi termičkom širenju i sklapanju bez razvoja naponskih pukotina ili kvarova spojeva. Dinamički udari pritiska usljed djelovanja valova, rada pumpi i hitnih isključenja zahtijevaju komponente s odgovarajućim sigurnosnim marginama pritiska. Kvalitet komponente industrijskih cijevi uključiti faktore dizajna koji se bave opterećenjem zamorom od stalnog kretanja i vibracija svojstvenih morskim konstrukcijama.

Usklađenost s međunarodnim pomorskim standardima

Snalaženje u složenom regulatornom okruženju zahtijeva industrijske komponente cijevi koje ispunjavaju više međunarodnih standarda koji regulišu izgradnju i sigurnost pomorskih objekata. Klasifikacijska društva, uključujući Lloyd's Register, DNV-GL i Američki biro za brodarstvo, uspostavljaju rigorozne protokole ispitivanja za pomorske cjevovodne sisteme. Komponente moraju ispunjavati zahtjeve ASME B31.3 za procesne cijevi, a istovremeno ispunjavati i standarde specifične za pomorske objekte. Izvozno orijentisani projekti zahtijevaju verifikaciju putem GOST-R certifikacije za ruska tržišta i CE označavanje za evropske instalacije. Dokumentacija o sljedivosti materijala postaje neophodna, pri čemu svaka komponenta zahtijeva certifikate o ispitivanju u tvornici koji provjeravaju hemijski sastav, mehanička svojstva i postupke termičke obrade. Inspekcijske usluge trećih strana, poput SGS-a, pružaju nezavisnu verifikaciju da industrijske komponente cijevi ispunjavaju određene standarde prije isporuke na lokacije projekta.

Procjena tipova komponenti i opcija konfiguracije

Odabir odgovarajućih spojnica za složene brodske rasporede

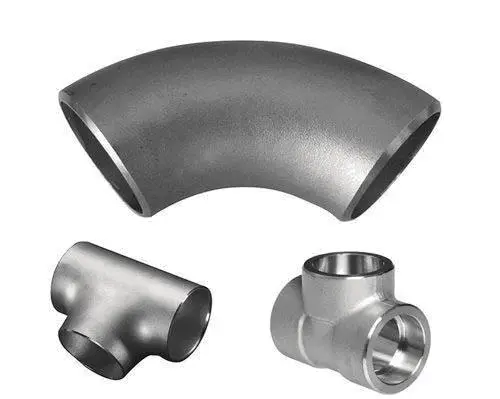

Pomorski cjevovodni sistemi zahtijevaju raznolike industrijske komponente cijevi kako bi se prilagodili složenom usmjeravanju kroz ograničene prostore unutar plovila i offshore platformi. Spojnice za sučeono zavarivanje, uključujući koljena pod različitim uglovima, T-komade za ogranke i reduktore za prijelaze promjera, pružaju fleksibilnost u dizajnu sistema. Izbor između koljena dugog i kratkog radijusa utiče na karakteristike protoka i proračune pada pritiska koji su ključni za efikasnost sistema. Pomorske primjene često zahtijevaju izradu po narudžbi posebnih spojnica za kretanje oko konstrukcijskih elemenata i temelja mašina. Proizvođači kvalitetnih industrijskih komponenti cijevi održavaju opsežne zalihe standardnih veličina, a istovremeno nude mogućnosti izrade za nestandardne konfiguracije. Razmatranja težine postaju najvažnija u pomorskim projektima gdje svaki kilogram utiče na stabilnost plovila i proračune opterećenja offshore platforme.

Izbor prirubnice za pouzdane spojne tačke

Prirubnice predstavljaju kritične spojne tačke u brodskim cjevovodnim sistemima, što zahtijeva pažljivu specifikaciju komponente industrijskih cijevi koji osiguravaju rad bez curenja u dinamičkim uslovima. Prirubnice s podignutom površinom, ravnom površinom i prstenastim spojem nude različite prednosti ovisno o klasi pritiska, servisu fluida i pristupačnosti za održavanje. Vrste materijala moraju odgovarati specifikacijama cijevi, a istovremeno pružati odgovarajuću čvrstoću za opterećenje vijaka i kompresiju zaptivki. Specifikacija odgovarajućih klasa prirubnica prema ASME B16.5 ili B16.47 osigurava kompatibilnost i odgovarajuće nazivne pritiske za predviđene uslove rada. Materijali za vijke otporni na koroziju, uključujući nehrđajući čelik ili pričvršćivače od obloženog ugljičnog čelika, sprječavaju degradaciju spoja tokom vremena.

Specijalizovane komponente za kompenzaciju vibracija i kretanja

Morska okruženja izlažu cjevovodne sisteme stalnom kretanju usljed talasa, rada plovila i vibracija mašina, što zahtijeva specijalizirane industrijske komponente cijevi za prilagođavanje kretanju. Dilatacijski spojevi i fleksibilni konektori apsorbuju termalni rast, mehaničke vibracije i strukturna pomjeranja bez prenošenja prekomjernog opterećenja na povezanu opremu. Oslonac za cijevi i sidra moraju biti pažljivo postavljeni kako bi se kontrolisalo kretanje sistema, a istovremeno spriječilo preopterećenje komponenti i mlaznica opreme. Kvalitetni proizvođači pružaju sveobuhvatnu tehničku podršku za analizu kretanja, pomažući kupcima da specificiraju odgovarajuće industrijske komponente cijevi za dinamične pomorske primjene.

Kriteriji osiguranja kvalitete i ocjenjivanja dobavljača

Zahtjevi za dokumentaciju za certifikaciju i testiranje

Kupovina pouzdanih industrijskih komponenti cijevi za pomorsku primjenu zahtijeva temeljitu kontrolu kvalitete putem opsežnih zapisa o certifikaciji i ispitivanju. Za svaku proizvodnu seriju, certifikati o ispitivanju u tvornici nude ključne informacije kao što su verifikacija termičke obrade, nalazi ispitivanja mehaničkih svojstava i analiza hemijskog sastava. Izvještaji o nerazornim ispitivanjima potvrđuju nedostatak površinskih nepravilnosti i unutrašnjih nedostataka. Potvrđujući da komponente odgovaraju određenim vrstama materijala, pozitivno testiranje identifikacije materijala pomaže u izbjegavanju skupih zamjena materijala. Certifikati o hidrostatičkom ispitivanju potvrđuju integritet pritiska pri ispitnim pritiscima višim od onih navedenih u dizajnu. Rano u procesu nabavke, kupci bi trebali postaviti precizne kriterije dokumentacije kako bi osigurali da dobavljači koje odaberu mogu u potpunosti pratiti sve industrijske komponente cijevi koje se isporučuju pomorskim projektima.

Procjena sposobnosti dobavljača i sistemi upravljanja kvalitetom

Detaljna procjena proizvodnih kapaciteta, sistema upravljanja kvalitetom i historije primjene u pomorstvu neophodna je prilikom procjene mogućih dobavljača. komponente industrijskih cijeviPosvećenost konceptima upravljanja kvalitetom, kao što su kontrola procesa i kontinuirano poboljšanje, demonstrirana je akreditacijom ISO 9001:2015. Proizvodni kapacitet, sofisticiranost opreme i kompetentnost radne snage otkrivaju se revizijama postrojenja, što je ključno za ispunjavanje strogih zahtjeva pomorskih projekata. Dobavljači koji su dobili odobrenje od Društva za klasifikaciju mora pokazali su svoju sposobnost da ispune stroge standarde potrebne za izgradnju i brodogradnju na moru. Osim pukog pružanja proizvoda, vrijednost pružaju i usluge tehničke podrške poput inženjerske pomoći, savjeta o odabiru materijala i prijedloga za instalaciju.

Logistika i razmatranja isporuke za pomorske projekte

Kako bi se osigurala pravovremena isporuka, dobavljači industrijskih komponenti cijevi moraju pažljivo koordinirati s lokacijama pomorskih projekata, koje često predstavljaju jedinstvene logističke prepreke. Precizno vrijeme je neophodno za instalacije na moru kako bi se uskladilo s vremenskim okvirima i dostupnošću plovila. Kako bi se izbjegla kašnjenja u carinjenju, izvozna dokumentacija, kao što su poslovne fakture, certifikati o porijeklu i carinske deklaracije, mora biti ispravna i sveobuhvatna. Iskusni međunarodni brodari rješavaju složenosti lučkih zakona i izvoznih zakona. Za pomorske projekte, odabir dobavljača s dokazanim logističkim vještinama smanjuje rizik i povećava ukupni uspjeh projekta.

zaključak

Prilikom odabira dobavljača industrijskih cijevnih komponenti za pomorske projekte, moraju se uravnotežiti kvalitet materijala, mogućnosti dobavljača, usklađenost s propisima i logistička razmatranja. Pažljiva procjena potreba za otpornošću na koroziju i saradnja s renomiranim proizvođačima koji su svjesni pomorskih primjena ključni su za uspjeh.

CJEVOVOD HEBEI RAYOUNG: Vaš pouzdani proizvođač industrijskih cijevi

Za vaš pomorski projekat, da li ste spremni pronaći visokokvalitetne komponente industrijskih cijevi? Vašem projektu je potreban kvalitet, certifikacija i tehnička pomoć, a HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD. to pruža. Sigurne spojne tačke osigurane su našim raznovrsnim industrijskim cijevnih spojnica, koje uključuju koljena, T-komade, reduktore i prirubnice za cijevi od ugljičnog čelika za sučeono zavarivanje. Proizvodi u našem asortimanu zadovoljavaju sve dizajnerske potrebe, od pravih linija do složenih uglova i fleksibilnih spojeva. Kao pouzdan dobavljač cijevi od ugljičnog čelika za lokalna i međunarodna tržišta, naša usklađenost s izvozom i standardi kvalitete potvrđeni su našim GOST-R i SGS certifikatima. Kontaktirajte naš tehnički tim danas na info@hb-steel.com kako bismo razgovarali o vašim specifičnim projektnim zahtjevima i otkrili kako naše industrijske komponente cijevi mogu poboljšati performanse i dugovječnost vaše pomorske infrastrukture.

reference

1. Smith, JR & Anderson, MK (2023). Brodski cjevovodni sistemi: Dizajn i izbor materijala za korozivna okruženja. Pomorske inženjerske publikacije, treće izdanje.

2. Međunarodna pomorska organizacija. (2024). Smjernice za cjevovodne sisteme u brodovima i objektima na moru. Izvještaj Komiteta za tehničke standarde IMO-a.

3. Chen, L., Roberts, PT & Williams, DA (2023). Sprečavanje korozije u pomorskim industrijskim primjenama. Časopis za tehnologiju brodskog inženjerstva, svezak 18, broj 4, str. 245-267.

4. Američko društvo mašinskih inženjera. (2024). ASME B31.3 Procesne cijevi: Vodič za pomorsku i priobalnu primjenu. Priručnik za ASME standarde za štampu.

5. Thompson, RE i Davidson, SJ (2023). Strategije nabavke za projekte gradnje na moru. Offshore Engineering Quarterly, svezak 31, broj 2, str. 112-134.

6. Norveški direktorat za naftu. (2024). Tehnički zahtjevi za komponente cjevovoda u naftnim i plinskim instalacijama na moru. Serija dokumenata o regulatornom okviru NPD.
