Kako izračunati pravi radijus savijanja cijevi za vaš projekat?

Jedan od najosnovnijih inženjerskih zadataka, određivanje odgovarajućeg radijusa savijanja cijevi, dugoročno utiče na performanse sistema, troškove instalacije i pouzdanost rada. Gubitak pritiska, strukturna naprezanja i karakteristike protoka fluida su pod uticajem oštrine kojom cijev mijenja smjer, što je definisano radijusom savijanja. Prekomjerno turbulentni tok, prerano habanje ili problemi s instalacijom mogu biti rezultat odabira pogrešnog radijusa. Ograničenja prostora, potrebe za hidrauličnom efikasnošću, materijalne mogućnosti i ograničenja u proizvodnji su samo neka od razmatranja koja inženjeri moraju uzeti u obzir prilikom definisanja geometrije savijanja. Kada obične komponente ne ispunjavaju precizne dimenzionalne specifikacije projekta ili standarde performansi, inženjeri mogu izraditi inženjerska rješenja sa... prilagođene krivine cijeviAko je neko dobro upoznat s relevantnim metodologijama proračuna, industrijskim standardima i praktičnim problemima, može donositi dobro informirane odluke koje optimiziraju investicijske troškove i troškove životnog vijeka, a istovremeno osiguravaju siguran i efikasan rad u skladu s relevantnim propisima.

Osnovni principi izračunavanja radijusa savijanja

Razumijevanje odnosa radijusa i prečnika

Odnos radijusa i prečnika, obično izražen kao R/D, predstavlja odnos između radijusa savijanja središnje linije i nominalnog prečnika cijevi, služeći kao primarni parametar koji definiše geometriju savijanja. Industrijski standardi obično klasifikuju savijanja u konfiguracije sa dugim radijusom sa R/D odnosom od 1.5, dizajne sa kratkim radijusom sa 1.0 R/D i prilagođene specifikacije koje spadaju izvan ovih standardnih kategorija. Savijanja sa dugim radijusom pružaju blaže promjene smjera koje minimiziraju pad pritiska i smanjuju turbulenciju protoka, što ih čini poželjnijim za primjene koje daju prioritet energetskoj efikasnosti i performansama pumpe. Glatkiji put protoka kroz savijanja sa dugim radijusom smanjuje potencijal erozije u sistemima koji rukuju abrazivnim suspenzijama ili tečnostima velike brzine, produžavajući vijek trajanja i smanjujući zahtjeve za održavanjem. Savijanja sa kratkim radijusom zauzimaju manje fizičkog prostora, nudeći prednosti u zagušenim cjevovodnim rasporedima gdje ograničenja prostora za instalaciju nadjačavaju hidraulička razmatranja. Prilagođena savijanja cijevi sa nestandardnim R/D odnosima odgovaraju na specifične potrebe projekta gdje ograničenja prostora, pozicioniranje opreme ili trodimenzionalni zahtjevi za usmjeravanje zahtijevaju prilagođena rješenja. Inženjeri moraju procijeniti kompromise između hidrauličnih performansi, iskorištenosti prostora i izvodljivosti proizvodnje prilikom odabira odgovarajućeg odnosa radijusa. Izračunavanje stvarnog radijusa središnje linije uključuje množenje nominalnog prečnika cijevi željenim R/D odnosom, što daje izmjeru radijusa od središnje tačke savijanja do središnje linije cijevi kroz cijeli zakrivljeni dio.

Pad pritiska i brzina protoka

Precizan proračun radijusa savijanja zahtijeva sveobuhvatnu analizu karakteristika pada pritiska i njihovog uticaja na performanse sistema i operativne troškove. Fluid koji teče kroz savijanja cijevi doživljava sekundarne obrasce toka gdje centrifugalne sile stvaraju spiralno kretanje, povećavajući gubitke trenja iznad onih u ravnim dijelovima cijevi. Koeficijent otpora za savijanja, često označen kao K-faktor, kvantificira dodatni gubitak pritiska kao funkciju brzinskog napona, s vrijednostima koje variraju na osnovu radijusa savijanja, prečnika cijevi i Reynoldsovog broja protoka. Savijanja s dužim radijusom pokazuju niže K-faktore, što se prevodi u smanjenu potrošnju energije u pumpnim sistemima koji rade kontinuirano tokom dužih perioda. Inženjeri moraju izračunati ukupni pad pritiska u sistemu, uključujući sve savijanja, spojnice i ravne dijelove cijevi, kako bi osigurali adekvatno dimenzioniranje pumpe i provjerili da li raspoloživi pritisak ispunjava procesne zahtjeve pri projektovanim protocima. Primjene s velikom brzinom zahtijevaju posebnu pažnju na odabir radijusa savijanja jer se gubici pritiska povećavaju proporcionalno kvadratu brzine, što optimizaciju radijusa čini ključnom za energetsku efikasnost. Prilagođene krivine cijevi Dizajnirani sa optimizovanim radijusima za specifične uslove protoka mogu ostvariti značajne operativne uštede u sistemima velikog prečnika ili primenama sa visokim protokom gde troškovi energije predstavljaju glavne operativne troškove.

Analiza materijalnog napona i strukturnog integriteta

Proračuni radijusa savijanja moraju uzeti u obzir naprezanja materijala izazvana tokom proizvodnje i eksploatacije kako bi se osigurala strukturna integritet tokom cijelog vijeka trajanja. Tokom procesa savijanja, vanjski zid doživljava zatezno naprezanje koje uzrokuje stanjivanje na ekstradosima, dok unutrašnji zid podliježe kompresiji što rezultira zadebljanjem na intradosima. Stepen varijacije debljine zida obrnuto je proporcionalan radijusu savijanja, što znači da uži savijanja proizvode izraženije promjene debljine koje se moraju uzeti u obzir pri početnom odabiru zida cijevi. Strukturna analiza procjenjuje obručno naprezanje od unutrašnjeg pritiska, uzdužno naprezanje od krajnjih sila i kombinovana stanja napona na kritičnim mjestima kako bi se provjerila usklađenost s dozvoljenim kriterijima napona definiranim primjenjivim projektnim propisima. Prilagođeni savijanja cijevi proizvedena za kritične primjene često uključuju analizu konačnih elemenata koja provjerava raspodjelu napona pod stvarnim uvjetima opterećenja, uključujući vlastitu težinu, pritisak, termičko širenje i vanjska opterećenja od nosača ili povezane opreme. Minimalna ograničenja radijusa savijanja za specifične materijale sprječavaju prekomjernu hladnu obradu koja bi mogla smanjiti duktilnost ili stvoriti zaostala napona koja ugrožavaju performanse u eksploataciji.

Standardne metode proračuna i propisi za projektovanje

ASME B16.9 i primjena međunarodnih standarda

Standard Američkog društva mašinskih inženjera B16.9 pruža dimenzijske specifikacije i tolerancije za fabrički izrađene spojnice od kovanog čelika za sučeono zavarivanje, uključujući sveobuhvatne zahtjeve za cijevne savijanja koja se koriste u industrijskim primjenama. Ovaj standard definira dimenzije radijusa središnje linije, zahtjeve za debljinu stijenke i geometrijske tolerancije, osiguravajući zamjenjivost i predvidljive performanse kod različitih proizvođača. Inženjeri se pozivaju na ASME B16.9 tabele koje specificiraju minimalne radijuse savijanja kao funkcije nominalne veličine cijevi, pri čemu standardni spojevi dugog radijusa održavaju radijus središnje linije od 1.5D, a spojevi kratkog radijusa na 1.0D, bez obzira na prečnik. Međunarodni standardi, uključujući DIN, JIS i GOST, pružaju alternativne specifikacije koje se mogu primjenjivati ​​na osnovu lokacije projekta ili specifičnih industrijskih praksi. Prilagođena cijevna savijanja koja nisu u skladu sa standardnim dimenzijama zahtijevaju detaljne inženjerske proračune kojima se provjerava da li predložena geometrija ispunjava zahtjeve čvrstoće u projektnim uslovima.

Hidraulički postupci proračuna

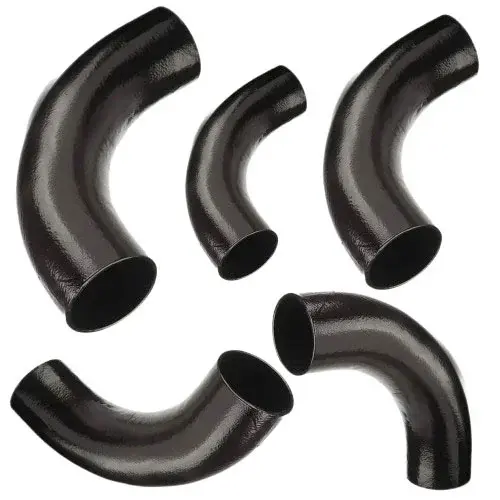

Hidraulički postupci proračuna za odabir radijusa savijanja integriraju principe mehanike fluida s empirijskim podacima koji koreliraju geometriju s karakteristikama gubitka pritiska. Darcy-Weisbachova jednačina modificirana koeficijentima gubitka savijanja kvantificira pad pritiska kao funkciju gustoće fluida, brzine i geometrijskih parametara. Inženjeri obično koriste metode ekvivalentne dužine gdje su savijanja predstavljena kao ekvivalentne dužine ravnih cijevi koje proizvode identične gubitke pritiska, pojednostavljujući proračune sistema. Proračuni Reynoldsovog broja određuju karakteristike režima protoka koje utječu na odabir koeficijenta gubitka. Prilagođene krivine cijevi Opsluživanje specijaliziranih primjena može zahtijevati testiranje kako bi se utvrdile stvarne karakteristike gubitka pritiska, posebno kada su u pitanju neuobičajene tekućine ili ekstremne temperature. Algoritmi za optimizaciju sistema mogu procijeniti više alternativa radijusa savijanja, identificirajući konfiguracije koje minimiziraju ukupne troškove instalacije uz ispunjavanje ciljeva hidrauličnih performansi.

Usklađenost s propisima i primjena faktora sigurnosti

Usklađenost s propisima o projektovanju osigurava da izračunati radijusi savijanja ispunjavaju minimalne sigurnosne standarde utvrđene kroz iskustvo u industriji. Propisi za cjevovode, uključujući ASME B31.1 za energetske cijevi, B31.3 za procesne cijevi i B31.4 za transport tekućina, specificiraju kriterije dozvoljenog napona, minimalne zahtjeve za debljinu stijenke i postupke analize fleksibilnosti. Faktori sigurnosti ugrađeni u formule propisa uzimaju u obzir nesigurnosti u svojstvima materijala i uvjetima opterećenja. Prilagođeni savijanja cijevi u primjenama s visokim posljedicama mogu zahtijevati povećane sigurnosne margine izvan minimalnih zahtjeva propisa. Pregled treće strane pruža nezavisnu verifikaciju da su proračuni dizajna i odabir materijala u skladu s regulatornim zahtjevima.

Praktična primjena i razmatranja specifična za projekat

Ograničenja lokacije i ograničenja instalacije

Projekti iz stvarnog svijeta nameću praktična ograničenja koja značajno utiču na odabir radijusa savijanja izvan teorijskih proračuna. Ograničenja fizičkog prostora u postojećim objektima, pretrpani cjevovodi ili strukturni elementi zgrade mogu spriječiti optimalne konfiguracije radijusa. Podzemne instalacije moraju uzeti u obzir minimalne zahtjeve za pokrivenost, postojeće konflikte s komunalnim uslugama i ograničenja iskopa. Modularni pristupi izgradnji moraju uzeti u obzir ograničenja transportnog omotača, ograničavajući ukupne dimenzije kalema. Prilagođene cijevne krivine dizajnirane za projekte adaptacije moraju se spajati s postojećim cjevovodima održavajući precizno poravnanje. Pristupačnost zavarivanja oko područja savijanja utiče na dizajn spoja i može zahtijevati posebne postupke. Verifikacija prije instalacije pomoću trodimenzionalnog laserskog skeniranja potvrđuje da izrađene krivine odgovaraju geometriji dizajna prije instalacije.

Svojstva materijala i izvodljivost proizvodnje

Karakteristike materijala fundamentalno utiču na ostvarive radijuse savijanja i odgovarajuće metode proračuna. Materijali od ugljičnog čelika nude odličnu oblikovljivost, što omogućava relativno male minimalne radijuse savijanja. Legure nehrđajućeg čelika pokazuju različite karakteristike očvršćavanja, što zahtijeva veće minimalne radijuse ili međužarenje. Materijali visoke čvrstoće mogu zahtijevati procese vrućeg oblikovanja kako bi se postigla željena geometrija. Debljina stijenke cijevi u odnosu na promjer utiče na minimalni ostvarivi radijus. Prilagođene krivine cijevi Kod egzotičnih materijala može biti potrebno probno savijanje radi utvrđivanja izvodljivih proizvodnih parametara. Zahtjevi za termičku obradu utiču na vrijeme isporuke i troškove proizvodnje. Testiranjem osiguranja kvaliteta potvrđuje se da formirani savijanja zadržavaju specificirana mehanička svojstva nakon operacija oblikovanja.

Optimizacija troškova i ekonomska analiza

Ekonomska razmatranja značajno utiču na odluke o radijusu savijanja, pri čemu optimizacija troškova uravnotežuje početnu nabavku sa operativnim troškovima tokom životnog ciklusa. Savijanja standardnog radijusa obično koštaju manje od prilagođenih konfiguracija koje zahtijevaju poseban alat. Savijanja većeg radijusa troše više materijala i povećavaju troškove dostave uprkos hidrauličkim prednostima. Analiza troškova energije kvantificira operativne uštede od smanjenog pada pritiska u konfiguracijama sa većim radijusom. Prilagođena savijanja cijevi optimizovana za specifične primjene mogu donijeti ekonomske koristi kroz poboljšane performanse sistema, kompenzirajući veće početne cijene. Analiza ukupnih troškova vlasništva uključuje nabavku, radnu snagu za instalaciju, potrošnju energije i zahtjeve za održavanjem, pružajući sveobuhvatno ekonomsko poređenje između alternativnih strategija.

zaključak

Izračunavanje pravog radijusa krivina cijevi po mjeri zahtijeva sveobuhvatnu analizu koja integriše hidraulične performanse, strukturni integritet, usklađenost s propisima i praktična ograničenja. Razumijevanje odnosa istraživanja i razvoja, karakteristika pada pritiska i ograničenja napona materijala omogućava donošenje informiranih odluka koje optimiziraju dizajn sistema. Standardne metode proračuna pružaju provjerene okvire koji osiguravaju sigurnost i pouzdanost za uspješnu implementaciju projekta.

CJEVOVOD HEBEI RAYOUNG: Vodeći proizvođači i dobavljači prilagođenih savijanja cijevi

HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD. ima višedecenijsko iskustvo u isporuci precizno konstruisanih prilagođene krivine cijevi za zahtjevne industrijske primjene širom svijeta. Nudimo raznovrsne industrijske cijevne spojnice, uključujući koljena, T-komade, reduktore i prirubnice od ugljičnog čelika za zavarivanje, osiguravajući sigurne spojne tačke u cijeloj vašoj cjevovodnoj infrastrukturi. Naša linija proizvoda uključuje rješenja za sve dizajnerske zahtjeve, od standardnih konfiguracija do prilagođenih cijevnih savijanja proizvedenih s tačnim specifikacijama radijusa, specijaliziranim materijalima i preciznim dimenzijskim tolerancijama koje vaš jedinstveni projekat zahtijeva. Potkrijepljeni GOST-R i SGS certifikatima i validacijom kvalitete ISO 9001:2015, služimo kao vaš pouzdani dobavljač cijevi od ugljičnog čelika, dosljedno pružajući izvrsnost domaćem i globalnom tržištu. Naš inženjerski tim blisko surađuje s klijentima, pružajući tehničku podršku za proračune radijusa, odabir materijala i strategije optimizacije. Kontaktirajte naše stručnjake još danas na info@hb-steel.com kako bismo razgovarali o vašim zahtjevima za prilagođene savijanja cijevi i otkrili kako HEBEI RAYOUNG PIPELINE pruža performanse, preciznost i dugotrajnu izdržljivost koju vaši infrastrukturni projekti zaslužuju.

reference

1. Američko društvo mašinskih inženjera. (2023). ASME B16.9: Fabrički kovane spojnice za sučeono zavarivanje. New York: ASME Press.

2. Crane Company. (2022). Protok fluida kroz ventile, armature i cijevi: Tehnički rad br. 410. Stamford: Crane Company.

3. Idelchik, IE (2021). Priručnik o hidrauličnom otporu, peto izdanje. New York: Begell House Publishers.

4. Nayyar, ML (ur.). (2023). Priručnik za cijevi, deveto izdanje. New York: McGraw-Hill Education.

5. Peng, LC i Peng, TL (2021). Inženjering napona u cijevima: Principi i primjena. New York: ASME Press.

6. Zappe, RW (2024). Priručnik za odabir ventila: Osnove inženjeringa za odabir pravog dizajna ventila. Houston: Gulf Professional Publishing.
