Zahtjevi za ispitivanje ASME B16.9 spojnica za sučeono zavarivanje

Standard ASME B16.9 uspostavlja sveobuhvatne protokole ispitivanja koji osiguravaju Spojnice za sučeono zavarivanje Ispunjava stroge kriterije sigurnosti i performansi za industrijske cjevovodne sisteme. Ovi preduslovi obuhvataju dimenzionalnu potvrdu, ispitivanje materijala i osnovne procjene čvrstoće koje potvrđuju postojan kvalitet komponenti u različitim radnim uslovima. Proizvodni biroi moraju primijeniti efikasne metode ispitivanja kako bi pokazali usklađenost sa naznačenim otpornostima, mehaničkim svojstvima i referentnim vrijednostima kvaliteta. Razumijevanje ovih preduvjeta za ispitivanje omogućava inženjerima da odaberu odgovarajuće fitinge, a istovremeno garantuju administrativnu usklađenost i operativnu sigurnost. Sistem standarda obuhvata osnovne aspekte, uključujući potvrdu hemijskog sastava, konvencije ispitivanja težine i metode nerazornog ispitivanja koje osiguravaju pouzdanost proizvoda tokom cijelog životnog vijeka cjevovodnih instalacija.

Ispitivanje materijala i hemijska analiza

Metode verifikacije sastava

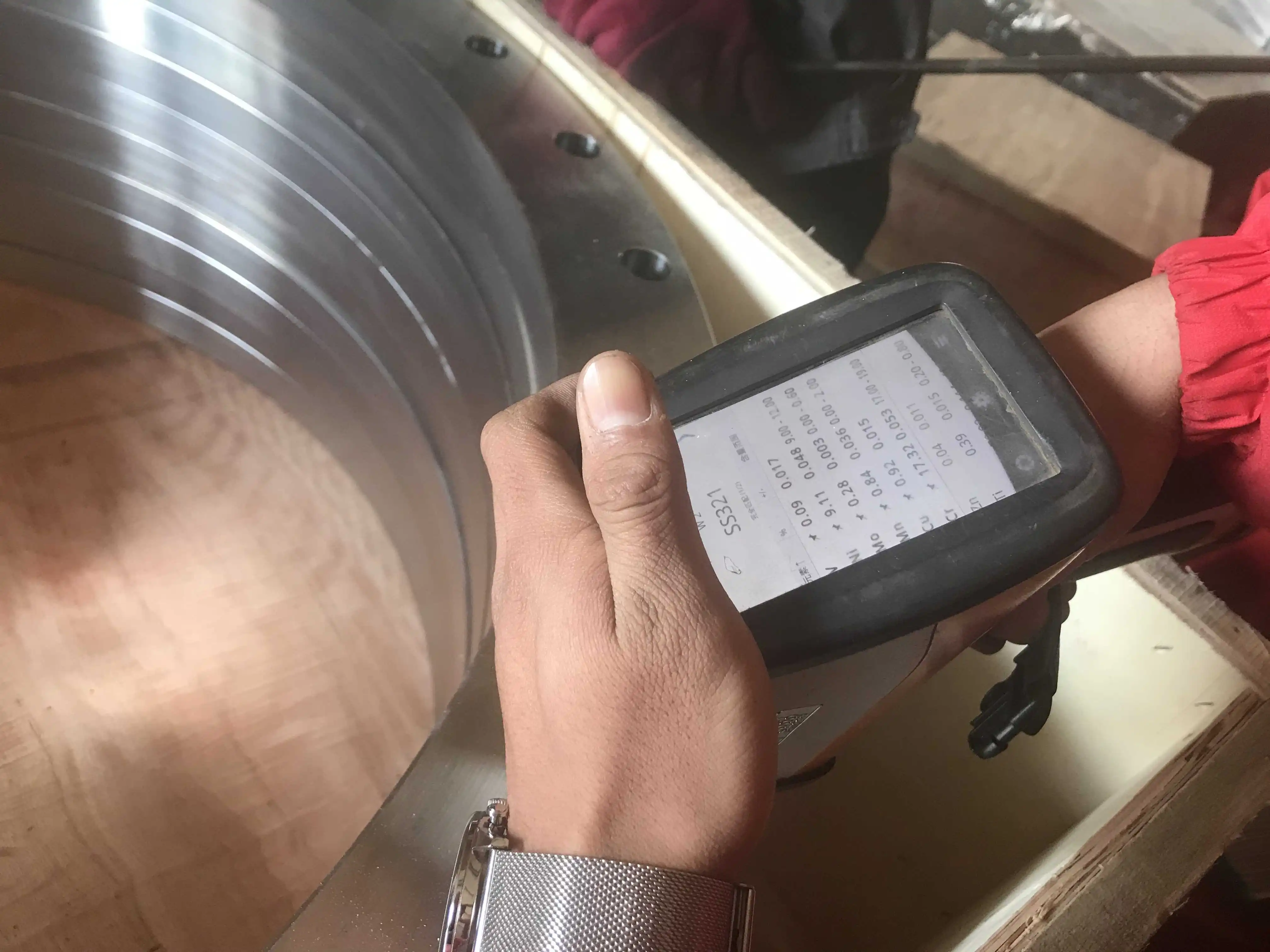

Analiza hemijskog sastava predstavlja osnovni zahtjev za spojnice za sučeono zavarivanje proizvedene prema standardima ASME B16.9, osiguravajući da su svojstva materijala u skladu sa specificiranim vrstama i očekivanim performansama. Hemijski testovi, poput optičke emisione spektroskopije i rendgenske fluorescencije, mogu precizno izmjeriti količine ugljika, mangana, fosfora, sumpora i legirajućih elemenata koji utiču na mehanička svojstva materijala i njegovu sposobnost da se odupre hrđi. Vrhunski spojnice za cijevi za sučeono zavarivanje dolaze od ugljičnog čelika, nehrđajućeg čelika i jedinstvenih legura, a hemijski se vrlo pažljivo testiraju u mnogim fazama proizvodnje kako bi se osiguralo da su uvijek isti. Kako bi se osiguralo da materijali ostanu unutar određenih granica, laboratorijske metode certifikacije provjeravaju da se njihov sastav ne mijenja na načine koji bi mogli utjecati na njihov strukturni integritet ili performanse. Kako biste mogli pratiti sve, od sirovina do gotovih proizvoda, napredne metode ispitivanja uključuju ispitivanje varničenjem za provjeru na terenu i prijenosne analizatore za brzu potvrdu sastava tokom prijemnih provjera.

Ispitivanje mehaničkih svojstava

Ispitivanje zatezanjem potvrđuje mehanička svojstva Spojnice za sučeono zavarivanje Prema zahtjevima ASME B16.9, potvrđujući da vrijednosti granice tečenja, zatezne čvrstoće i izduženja ispunjavaju specificirane minimalne vrijednosti za predviđene uslove upotrebe. Uzorci za ispitivanje pripremljeni od proizvodnih materijala podvrgavaju se kontroliranim uslovima opterećenja koji simuliraju stvarna naprezanja u radu, pružajući kvantitativne podatke o ponašanju materijala pod različitim scenarijima opterećenja. Ispitivanje udarom na određenim temperaturama procjenjuje žilavost na zareze i otpornost na krhki lom, što je posebno važno za primjene na niskim temperaturama gdje duktilnost materijala postaje ključna za siguran rad. Ispitivanje tvrdoće u zonama zavara i osnovnim materijalima osigurava ujednačena mehanička svojstva bez prekomjernih varijacija koje bi mogle stvoriti koncentracije napona ili prijevremene tačke loma. Sveobuhvatni programi mehaničkih ispitivanja uključuju analizu zamora za primjene cikličkog opterećenja i ispitivanje puzanja za rad na povišenim temperaturama, osiguravajući dugoročnu pouzdanost u zahtjevnim industrijskim okruženjima.

Provjera toplinske obrade

Validacija termičke obrade osigurava da spojevi za sučeono zavarivanje postižu optimalne mikrostrukturne karakteristike putem kontrolirane termičke obrade koja poboljšava mehanička svojstva i ublažavanje napona. Sistemi za praćenje temperature precizno bilježe cikluse zagrijavanja i hlađenja tokom proizvodnje, dokumentirajući usklađenost sa specificiranim termičkim obradama za različite vrste materijala i debljine stijenki. Metalografski pregled otkriva strukturu zrna, raspodjelu taloga i fazne transformacije koje su rezultat pravilnih postupaka termičke obrade, potvrđujući željena mehanička svojstva u cijelom presjeku komponente. Mjerenja zaostalog napona korištenjem tehnika rendgenske difrakcije potvrđuju efikasno ublažavanje napona i dimenzionalnu stabilnost nakon operacija termičke obrade. Protokoli kontrole kvalitete uključuju mjerenja tvrdoće u zonama pod utjecajem topline i osnovnim materijalima, osiguravajući ujednačena svojstva koja podržavaju pouzdane performanse u projektiranim radnim uvjetima, uz održavanje preciznih dimenzijskih tolerancija bitnih za pravilnu ugradnju i integritet spoja.

Dimenzionalno i geometrijsko ispitivanje

Postupci verifikacije tolerancije

Ispitivanje dimenzijske tačnosti za spojeve sa sučeonim zavarivanjem koristi koordinatne mjerne mašine i tehnologiju laserskog skeniranja kako bi se provjerila usklađenost sa geometrijskim specifikacijama ASME B16.9 i zahtjevima za crteže. Kritična mjerenja uključuju vanjski promjer, ujednačenost debljine stijenke, dimenzije od centra do kraja i ugaone odnose koji utiču na spajanje sa susjednim komponentama cjevovoda tokom postupaka instalacije. Precizne dimenzijske tolerancije osiguravaju pravilnu pripremu spoja i uslove zavarivanja, a istovremeno minimiziraju naprezanja pri montaži koja bi mogla ugroziti dugoročne strukturne performanse. Metode statističke kontrole procesa prate dimenzijske varijacije tokom proizvodnih ciklusa, identificirajući trendove koji zahtijevaju korektivne mjere prije nego što komponente prekorače prihvatljive granice tolerancije. Napredne tehnike mjerenja uključuju optičke komparatore za provjeru profila i pneumatsko mjerenje za potvrdu unutrašnjeg promjera, pružajući sveobuhvatnu dimenzijsku validaciju koja podržava besprijekornu integraciju u postojeće cjevovodne sisteme.

Procjena završne obrade površine

Procjena kvalitete površine osigurava Spojnice za sučeono zavarivanje ispunjavaju specificirane zahtjeve hrapavosti koji olakšavaju odgovarajuće uvjete zavarivanja i performanse otpornosti na koroziju. Površinski profilometri mjere prosječne vrijednosti hrapavosti na kritičnim područjima, uključujući zone pripreme zavara, gdje prekomjerna hrapavost može zarobiti nečistoće ili stvoriti defekte zavarivanja koji ugrožavaju integritet spoja. Protokoli vizualnog pregleda identificiraju površinske nesavršenosti poput šavova, preklapanja ili tragova alata koji zahtijevaju korektivne mjere prije konačnog prihvatanja i isporuke na mjesta instalacije. Prilagodljivi radijusi savijanja zahtijevaju posebnu pažnju tokom procjene površine kako bi se osigurali glatki prijelazi bez koncentracija napona ili geometrijskih diskontinuiteta koji bi mogli utjecati na karakteristike protoka ili strukturne performanse. Standardi kvalitete utvrđuju prihvatljive kriterije završne obrade površine na temelju predviđene primjene, sa strožim zahtjevima za sanitarne ili primjene visoke čistoće gdje se kontaminacija površine mora svesti na minimum tijekom cijelog životnog ciklusa komponente.

Kontrola geometrijske tačnosti

Procedure geometrijske verifikacije za spojnice sa sučeonim zavarivanjem osiguravaju pravilne ugaone odnose, dimenzije središnjih linija i tačnost profila, što olakšava tačnu ugradnju i optimalne karakteristike protoka. Trodimenzionalni mjerni sistemi prikupljaju kompletne geometrijske podatke za složene oblike, uključujući koljena, T-komade i reduktore, upoređujući stvarne profile sa teorijskim specifikacijama unutar utvrđenih tolerancijskih opsega. Mjerenja pravolinijosti potvrđuju pravilne mogućnosti poravnanja, dok provjere ovalnosti osiguravaju da kružni poprečni presjeci zadovoljavaju specificirana ograničenja za efikasno zaptivanje i strukturne performanse. Verifikacija tolerancije oblika i položaja korištenjem principa geometrijskog dimenzioniranja i tolerancije osigurava zamjenjivost između komponenti iz različitih proizvodnih serija, uz održavanje konzistentnih karakteristika spajanja. Napredne tehnike inspekcije uključuju lasersku triangulaciju za složene konture i optičko skeniranje za potpuno mapiranje površine, pružajući sveobuhvatnu geometrijsku validaciju koja podržava pouzdane postupke ugradnje i dugoročne operativne performanse.

Zahtjevi za nerazorna ispitivanja

Standardi radiografskog ispitivanja

Radiografski pregled omogućava volumetrijski pregled spojeva sa sučeonim zavarivanjem kako bi se otkrili unutrašnji diskontinuiteti koji bi mogli ugroziti strukturni integritet ili sposobnost održavanja pritiska tokom rada. Stopostotno RT-testirani zavari osiguravaju potpunu pokrivenost kritičnih spojeva, koristeći izvore rendgenskih ili gama zraka za prodiranje u debljinu materijala i otkrivanje poroznosti, inkluzija ili uslova nepotpunog spajanja. ASME standardi za nivoe radiografskog kvaliteta koriste se za obradu i interpretaciju filma. Ovo osigurava da su faktori evaluacije isti u svim inspekcijskim objektima i kvalifikacijama osoblja. Digitalni radiografski sistemi imaju bolju jasnoću slike i brže vrijeme obrade, ali i dalje imaju isti nivo osjetljivosti za pronalaženje i opisivanje nedostataka. Kao dio programa osiguranja kvaliteta, rendgenski aparati se redovno kalibriraju, indikatori kvaliteta slike se provjeravaju, a certifikati inspektora se ažuriraju kako bi se osiguralo da su rezultati inspekcije pouzdani i konzistentni tokom cijele proizvodnje.

Protokoli ultrazvučnog ispitivanja

Ultrazvučne metode ispitivanja dopunjuju radiografski pregled za Spojnice za sučeono zavarivanje inspekcija, pružajući alternativne tehnike za primjene s debelim zidovima gdje radiografska penetracija postaje izazovna ili nepraktična. Automatizirani ultrazvučni sistemi mogu provjeriti više područja i snimiti više podataka. Ovo je posebno korisno u postavkama velike proizvodnje kojima je potreban konzistentan kvalitet inspekcije i dokumentacija. Tehnike kutnog snopa pronalaze kutne nedostatke i situacije nedostatka fuzije koje bi druge metode inspekcije mogle propustiti, tako da se ispravnost svakog zavarenog spoja u potpunosti provjerava. Elektronsko upravljanje i ciljanje snopa omogućeno je ultrazvučnom tehnologijom s faznim nizom. Ovo vam omogućava preciznije mapiranje unutrašnjih struktura i lakše pronalaženje nedostataka u složenim oblicima. Korištenje referentnih standarda u procesima kalibracije osigurava da su instrumenti ispravno postavljeni i da imaju odgovarajući nivo osjetljivosti. Osim toga, programi kvalifikacije operatera osiguravaju da su inspektori vješti i da su interpretacije iste u svim proizvodnim smjenama i pogonima.

Inspekcija tečnim penetrantima

Ispitivanje tečnim penetrantom identificira površinske defekte u spojevima za sučeono zavarivanje koji bi mogli poslužiti kao mjesta nastanka pukotina pod cikličnim opterećenjem ili korozivnim uslovima rada. Procedure primjene penetranta osiguravaju potpunu pokrivenost površine uz održavanje odgovarajućeg vremena kontakta za maksimalnu osjetljivost detekcije defekata u skladu sa ASME zahtjevima. Aplikacija koju provodi proizvođač otkriva indikacije putem kapilarnog djelovanja, ističući diskontinuitete koji zahtijevaju evaluaciju u odnosu na kriterije prihvatljivosti na osnovu veličine, orijentacije i lokacije unutar geometrije komponente. Pod ultraljubičastim svjetlom, fluorescentni penetrantni sistemi nude bolji kontrast i detekciju. Posebno dobro funkcioniraju za pronalaženje malih pukotina ili površinske poroznosti u važnim područjima zavara. Kao dio kontrole kvalitete, referentni standardi za pukotine koriste se za redovne provjere sistema, prati se kontaminacija vode penetrantom, a vid inspektora se testira kako bi se osiguralo da su inspekcije pouzdane i da se defekti mogu pronaći tokom cijele proizvodnje.

zaključak

Zahtjevi za ispitivanje ASME B16.9 uspostavljaju sveobuhvatne protokole koji osiguravaju da spojnice za sučeono zavarivanje pružaju pouzdane performanse u različitim industrijskim primjenama. Kroz sistematsko ispitivanje materijala, dimenzionalnu provjeru i postupke nerazornog ispitivanja, proizvođači mogu dokazati usklađenost sa strogim sigurnosnim standardima, a istovremeno ispunjavaju specifikacije kupaca. Ovi protokoli ispitivanja pružaju povjerenje u integritet komponenti i dugoročnu operativnu pouzdanost kritičnih cjevovodnih sistema.
