Uloga kriogenih cjevovoda u globalnom lancu snabdijevanja ukapljenim prirodnim gasom (LNG)

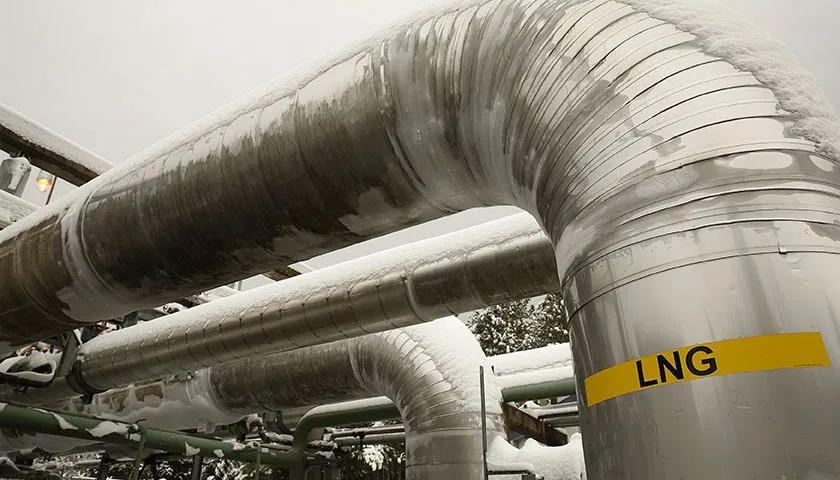

Tečni prirodni gas se pojavio kao kamen temeljac globalne energetske tranzicije, zahtijevajući sofisticiranu infrastrukturu za transport i skladištenje ovog goriva na temperaturama koje dostižu minus 162 stepena Celzijusa. Kriogene cijevi čini ključnu okosnicu lanca snabdijevanja LNG-om, omogućavajući siguran i efikasan prenos prehlađenog prirodnog gasa od proizvodnih postrojenja preko otpremnih terminala do postrojenja za regasifikaciju krajnjih korisnika. Specijalizovani inženjerski zahtjevi za kriogene cjevovodne sisteme zahtijevaju materijale sposobne da održe strukturni integritet na ekstremno niskim temperaturama, a istovremeno sprečavaju prodor toplote koji uzrokuje gubitke usljed isparavanja. Ova infrastruktura podržava rastući obim međunarodne trgovine LNG-om, povezujući zemlje bogate gasom sa zemljama uvoznicama koje su gladne energije širom kontinenata. Razumijevanje tehničke složenosti, specifikacija materijala i operativnih razmatranja kriogenih cjevovoda otkriva zašto ova tehnologija predstavlja neophodan element u zadovoljavanju globalnih energetskih potreba putem čistijeg sagorijevanja prirodnog gasa.

Odabir materijala i inženjerski zahtjevi za LNG primjene

Specijalizirane legure za rad na ultraniskim temperaturama

Kriogeni cjevovodni sistemi koji rukoju ukapljenim prirodnim gasom zahtijevaju pažljivo odabrane materijale koji zadržavaju duktilnost, žilavost i čvrstoću na temperaturama gdje konvencionalni ugljični čelici postaju krhki i skloni katastrofalnom lomu. Austenitni nehrđajući čelici, uključujući klase 304L i 316L, pružaju odlična svojstva na niskim temperaturama zahvaljujući svojoj plošno centriranoj kubnoj kristalnoj strukturi koja se odupire mehanizmima krhkog loma. Legure nikla poput Invara i 9% nikl čelika nude izuzetne performanse koje kombiniraju adekvatnu čvrstoću sa superiornom otpornošću na udar na kriogenim temperaturama. Proces odabira materijala uzima u obzir brzine termičke kontrakcije, kompatibilnost zavara i dugoročnu stabilnost pri ponovljenim termičkim ciklusima. Protokoli ispitivanja materijala provjeravaju vrijednosti udarne žilavosti Charpy V-zareza na projektnim temperaturama, osiguravajući adekvatne granice žilavosti loma u odnosu na krhke načine loma. Ekonomska ravnoteža između troškova materijala i zahtjeva za performansama pokreće inženjerske odluke, pri čemu austenitni nehrđajući čelici dominiraju instalacijama umjerenih razmjera, dok specijalizirani nikl čelici služe za transferne linije velikog promjera na glavnim LNG terminalima.

Sistemi toplotne izolacije i upravljanje gubicima toplote

Efikasna toplotna izolacija predstavlja ključni element dizajna za kriogene cijevi, minimizirajući prodor toplote koja isparava tečni prirodni gas i stvara operativne gubitke, sigurnosne rizike i ekonomske penale. Višeslojna vakuumska izolacija pruža vrhunske toplotne performanse za stacionarne cjevovode, stvarajući prostore visokog vakuuma između unutrašnjih i vanjskih cijevi koji praktično eliminišu konduktivni i konvektivni prenos toplote. Sistemi izolacije od ćelijskog stakla, poliuretanske pjene i perlita nude praktična rješenja za nadzemne instalacije gdje se vakuumska izolacija pokazuje ekonomski previsokom. Toplinska provodljivost izolacijskih materijala značajno se povećava s apsorpcijom vlage, što zahtijeva parne barijere i odgovarajuće tehnike instalacije kako bi se održale dugoročne performanse. Proračuni curenja toplote uzimaju u obzir provođenje kroz nosače cijevi, zračenje iz okolnih struktura i konvekciju u nesavršenim izolacijskim sistemima. Napredni sistemi za praćenje izolacije detektuju degradaciju putem temperaturnih senzora raspoređenih duž kriogenih cjevovodnih ruta, omogućavajući prediktivno održavanje prije nego što se performanse značajno pogoršaju.

Projektovanje dilatacijskih spojeva i prilagođavanje termičkim kontrakcijama

Temperaturne razlike veće od 180 stepeni Celzijusa između ambijentalnih uslova instalacije i kriogenih radnih temperatura stvaraju značajno termičko skupljanje u LNG cjevovodnim sistemima, što zahtijeva sofisticirane strategije kompenzacije širenja. Metalni kompenzatori s mijehom izrađeni od austenitnog nehrđajućeg čelika prilagođavaju se linearnim termičkim kretanju, održavajući integritet granice pritiska i kontinuitet vakuumske izolacije. Fleksibilne konfiguracije cjevovoda koje uključuju ekspanzijske petlje i pomake pružaju geometrijsku fleksibilnost koja apsorbira termička skupljanja putem elastičnog savijanja. Dizajn kriogenih sistema nosača cjevovoda mora omogućiti termičko kretanje uz kontrolu opterećenja sistema, koristeći klizne nosače s materijalima za ležajeve s niskim trenjem koji pouzdano funkcioniraju na kriogenim temperaturama. Sidrene tačke i usmjerena ograničenja vode termička skupljanja duž predviđenih putanja, sprječavajući nestabilnosti savijanja i kontrolirajući sile reakcije na povezanoj opremi. Analiza konačnih elemenata potvrđuje složene trodimenzionalne geometrije cjevovoda, osiguravajući da nivoi napona ostanu unutar dozvoljenih vrijednosti tokom normalnog rada i u hitnim slučajevima.

Kritične infrastrukturne tačke u cijelom lancu vrijednosti LNG-a

Sistemi za ukapljivanje i skladištenje u proizvodnim pogonima

Postrojenja za ukapljivanje predstavljaju početnu tačku lanca snabdijevanja LNG-om, uključujući opsežne kriogene cjevovodne mreže koje rukuju rashladnim sredstvima, procesnim tokovima i konačnim LNG proizvodom u više temperaturnih zona. Procesne linije hlade prirodni plin kroz višefazne cikluse hlađenja, pri čemu kriogene cijevi prenose miješana rashladna sredstva na progresivno nižim temperaturama sve dok se ne postigne konačno ukapljivanje. Spojevi izmjenjivača topline zahtijevaju preciznu izradu i poravnanje kako bi se spriječile koncentracije termičkog napona tokom ponovljenih ciklusa hlađenja i zagrijavanja. Spojevi rezervoara za skladištenje zahtijevaju specijalizirani dizajn koji prilagođava značajna različita slijeganja između masivnih temelja rezervoara i okolnih površina. kriogene cijevi distributivne mreže. Sistemi utovarnih ruku na morskim vezovima koriste zglobne konfiguracije koje povezuju obalne rezervoare sa razvodnicima plovila, a istovremeno se prilagođavaju varijacijama plime i oseke i termalnim kontrakcijama. Sigurnosni sistemi postrojenja uključuju razvodnike za smanjenje pritiska koji sigurno ispuštaju isparene gasove u sisteme za baklje koji se nalaze na sigurnoj udaljenosti od procesnih područja.

Operacije transfera s broda na obalu za LNG prijevoznike

Morski terminali olakšavaju kritičnu vezu između kopnene infrastrukture i brodova za ukapljeni prirodni gas (LNG), koristeći sofisticirane kriogene cjevovodne sisteme koji omogućavaju brz transfer tereta uz istovremeno upravljanje sigurnosnim rizicima. Utovarne ruke izrađene s više okretnih spojeva pružaju fleksibilne veze koje prilagođavaju svih šest stepeni slobode plovila usljed plime, vjetrova i promjena težine tereta. Spojnice za hitno otpuštanje integrirane u kriogene cijevi utovarne ruke automatski se odvajaju u scenarijima odvajanja, sprječavajući katastrofalna oštećenja ako plovila odlutaju izvan projektnih granica. Cijevi za povrat pare izjednačavaju pritisak između brodskih i obalnih rezervoara, istovremeno upravljajući isparavajućim plinovima istisnutim tokom utovara. Postupci prethodnog hlađenja postepeno smanjuju temperature u transfernim cjevovodima od ambijentalnih do kriogenih uslova, minimizirajući termalna naprezanja. Brzine transfera kroz kriogene cijevi morskog terminala mogu premašiti 12,000 kubnih metara na sat u glavnim postrojenjima, dovršavajući operacije plovila za 12 do 24 sata, ovisno o veličini tereta.

Distributivni i otpremni sistemi terminala za regasifikaciju

Uvozni terminali koji primaju LNG brodove koriste kriogene cjevovodne mreže koje prenose teret u skladište, održavaju zalihe tokom fluktuacija potražnje i opskrbljuju isparivače velikog kapaciteta pretvarajući tekućinu natrag u plinovito stanje za ubrizgavanje u cjevovod. Sistemi za pražnjenje spremnika za skladištenje zahtijevaju pažljivo dizajnirane kriogene cijevi koje prilagođavaju interne instalacije pumpi, a istovremeno održavaju integritet toplinske izolacije kroz prodore spremnika. Sistemi za dovod isparivača distribuiraju LNG iz skladišta kroz kriogene cijevi do više vaporizacijskih nizova, pružajući operativnu fleksibilnost i redundantnost. Kriogene pumpe visokog pritiska podižu pritisak LNG-a na nivoe koji omogućavaju efikasan prijenos topline u isparivačima, istovremeno savladavajući pritiske nizvodno u cjevovodima. Sistemi za rukovanje isparavanjem plina prikupljaju pare iz spremnika za skladištenje i operacija transfera, bilo ponovno ih ukapljujući kroz kriogenu obradu ili spaljujući kada je to ekonomično. Moderni terminali za regasifikaciju sve više uključuju... kriogene cijevi infrastruktura koja podržava nove primjene, uključujući usluge bunkiranja LNG-a i objekte za utovar kamiona koji opslužuju udaljena tržišta.

zaključak

Pouzdan prenos prehlađenog prirodnog gasa kroz postrojenja za proizvodnju, transport i regasifikaciju omogućen je infrastrukturom kriogenih cjevovoda za prodaju, koja zauzvrat podržava svjetski lanac snabdijevanja LNG-om. Odabir pravih materijala, efikasno upravljanje toplotom i prilagođavanje širenju ključni su za uspješan ishod u bilo kojoj primjeni. Ulaganje u tehnologije kriogenih cjevovoda koje su se pokazale pouzdanim i sigurnim za lance snabdijevanja ključno je jer obim trgovine LNG-om nastavlja rasti.

HEBEI RAYOUNG PIPELINE: Vaš partner za industrijska cjevovodna rješenja

Dok specijalizirane kriogene cijevi zahtijevaju jedinstvene materijale i inženjering, HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD. pruža osnovne industrijske komponente za cijevi koje podržavaju energetsku infrastrukturu širom svijeta. Isporučujemo raznolike industrijske cijevne spojnice, uključujući koljena, T-spojeve, reduktore i prirubnice od ugljičnog čelika za zavarivanje, koji osiguravaju sigurne spojne točke za primjene na ambijentalnim i umjerenim temperaturama u svim LNG postrojenjima izvan kriogenih cjevovodnih zona. Naša linija proizvoda uključuje rješenja za sve dizajnerske zahtjeve, od pravih linija preko složenih kutova do fleksibilnih spojeva, opsluživanja komunalnih sistema, pomoćnih procesnih uređaja i prateće infrastrukture u postrojenjima za ukapljivanje i postrojenjima za regazifikaciju. S GOST-R i SGS certifikatima koji potvrđuju usklađenost s izvozom i ISO 9001:2015 sistemima kvalitete koji osiguravaju dosljedne proizvodne standarde, pružamo pouzdanost koju energetski projekti zahtijevaju. Kao vodeći proizvođači cijevi i spojnica, razumijemo da sveobuhvatna izgradnja postrojenja zahtijeva raznolika cjevovodna rješenja koja prevazilaze specijalizirana... kriogene cijevi, uključujući sisteme od ugljičnog čelika za usluge vode, zraka, dušika i gorivnog plina. Kontaktirajte naš inženjerski tim na info@hb-steel.com kako bismo razgovarali o tome kako naše komponente industrijskih cijevi mogu podržati vaše projekte energetske infrastrukture dokazanim kvalitetom i konkurentnim rokovima isporuke.

reference

1. Međunarodna plinska unija. (2024). Svjetski izvještaj o ukapljenom prirodnom plinu (LNG): Razvoj infrastrukture i globalni trgovinski trendovi. IGU publikacije, godišnje izdanje.

2. Mokhatab, S., Mak, JY i Valappil, JV (2023). Priručnik za ukapljeni prirodni plin: Projektovanje, izgradnja i rad postrojenja za ukapljeni prirodni plin. Gulf Professional Publishing, drugo izdanje.

3. Američko društvo mašinskih inženjera. (2024). ASME B31.3 Procesni cjevovodi: Posebni zahtjevi za kriogene usluge. ASME kod za standarde tlačnih cjevovoda.

4. Barron, RF i Nellis, GF (2023). Kriogeni sistemi: Dizajn i primjena u energetskoj infrastrukturi. Oxford University Press, treće izdanje.

5. Naftni institut Tajlanda. (2023). Standardi projektovanja LNG terminala: Kriogeni sistemi za transfer i sigurnosni protokoli. Međunarodni časopis za naftnu tehnologiju, svezak 15, str. 78-102.

6. Evropsko udruženje za industrijske gasove. (2024). Smjernice za kriogene cjevovodne sisteme u postrojenjima za ukapljivanje prirodnog gasa. EIGA serija tehničke dokumentacije.
