Zavarivanje dvostrukih sučeonih spojnica: Savjeti za izbjegavanje uobičajenih kvarova

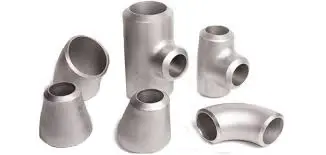

Zavarivanje dupleks sučeono zavarenih spojnica zahtijeva pedantnu tehničku stručnost i stroge proceduralne standarde koji razlikuju uspješne instalacije od problematičnih sistema. Dupleks čelične cijevne armature Predstavljaju sofisticirana rješenja koja kombiniraju čvrstoću s otpornošću na koroziju, ali performanse u potpunosti ovise o pravilnom izvođenju zavarivanja. Uobičajeni kvarovi proizlaze iz neadekvatne kontrole unosa topline, nepravilnog upravljanja zaštitnim plinom ili nedovoljnog praćenja temperature između prolaza. Razumijevanje ovih mehanizama kvara i primjena preventivnih mjera osigurava da dupleks čelične cijevne spojnice pružaju decenije pouzdane usluge u zahtjevnim industrijskim okruženjima. Ovaj vodič istražuje kritične izazove zavarivanja specifične za dupleks čelične cijevne spojnice i pruža praktične strategije koje timovi za instalaciju mogu odmah primijeniti kako bi eliminirali skupe prerade i prijevremene kvarove.

Priprema prije zavarivanja i kvalifikacija materijala

Čistoća površina i sprječavanje kontaminacije

Postizanje besprijekornog kvaliteta zavara kod dupleks čeličnih cijevnih spojnica počinje temeljitom pripremom površine koja uklanja nečistoće koje mogu ugroziti integritet spoja. Ulje, mast, boja i vlaga mogu se zarobiti u rastopljenom bazenu tokom zavarivanja dupleks čeličnih cijevnih spojnica, stvarajući poroznost i smanjujući mehaničku čvrstoću. Mehaničko čišćenje korištenjem žičanih četki od nehrđajućeg čelika namijenjenih isključivo za dupleks čelične cijevne spojnice osigurava da strane tvari ostanu odsutne sa površina spoja. Čišćenje rastvaračem acetonom uklanja nevidljive oksidne filmove i organske ostatke koji slabe metal zavara dupleks čeličnih cijevnih spojnica. Čak i mikroskopska kontaminacija može pokrenuti mehanizme loma pod cikličkim opterećenjem ili izlaganjem korozivnim djelovima. Površine dupleks čeličnih cijevnih spojnica se potpuno suho čiste prije zavarivanja, sprječavajući apsorpciju vlage koja uzrokuje pucanje izazvano vodikom u materijalima visoke čvrstoće.

Pravilno podešavanje spoja i kontrola zazora

Ispravno geometrijsko poravnanje postavlja temelj za uspjeh Dupleks čelične cijevi Rezultati zavarivanja. Razmak u korijenu zavara trebao bi ostati između 1.5 i 3.0 milimetra, ovisno o debljini stijenke i zahtjevima postupka. Prekomjerni razmaci prisiljavaju zavarivače da koriste produženo izlaganje luku i povećan unos topline, stvarajući prevelike zone utjecaja topline podložne taloženju intermetalne faze u dupleks čeličnim cijevnim spojnicama. Nedovoljni razmaci zadržavaju zaštitni plin i sprječavaju potpuno prodiranje korijena zavara, ostavljajući unutarnje praznine koje se šire u pukotine. Krajevi cijevi moraju se rezati pod pravim kutom pomoću mehaničke opreme, a ne ručnih metoda. Osigurajte poravnanje dupleks čeličnih cijevnih spojnica pomoću specijaliziranih stezaljki, održavajući dosljedno pozicioniranje tijekom zavarivanja i sprječavajući izobličenja koja ugrožavaju geometriju.

Kvalifikacija zavarivača i usklađenost s procedurama

Izrada kvalitetnih zavara na dupleks čeličnim cijevnim fitingima zahtijeva znatno viši nivo vještine nego kod konvencionalnih alternativa od ugljičnog čelika. Zavarivači moraju pokazati kvalifikaciju kroz rigorozno testiranje dupleks čeličnih cijevnih fitinga u stvarnim proizvodnim uslovima. Utvrdite detaljne pisane procedure zavarivanja specifične za dupleks čelične cijevne fitinge koje specificiraju parametre opreme, raspone unosa toplote i protokole hlađenja. Standardi ASME B31.3 i B31.1 pružaju smjernice za razvoj sveobuhvatnih procedura primjenjivih na instalacije dupleks čeličnih cijevnih fitinga. Zahtijevajte od zavarivača da vode detaljne procesne zapise koji dokumentiraju vrijednosti unosa toplote, međuslojne temperature i uvjete okoline za svaki sklop dupleks čeličnih cijevnih fitinga, omogućavajući brzu istragu ako se pojave problemi.

Termički menadžment i mikrostrukturna kontrola

Optimizacija unosa toplote i prevencija temperature

Pažljiva kontrola unosa toplote tokom zavarivanja dupleks čeličnih cijevnih fitinga sprečava stvaranje štetnih intermetalnih faza koje čine materijal krhkim. Održavajte unos toplote između 0.5 i 2.5 kilodžula po milimetru za standardne klase dupleks čeličnih cijevnih fitinga. Prekomjerna toplota podstiče taloženje sigma i chi faze u rasponu od 700 do 900 stepeni Celzijusa. Moderna oprema za zavarivanje omogućava praćenje i podešavanje amperaže i napona u realnom vremenu kako bi se održao unos toplote unutar uskih prozora. Ograničite brzinu zavarivanja na odgovarajući način pri radu sa dupleks čeličnim cijevnim fitingima; brzi prolaz prekomjerno smanjuje unos toplote, uzrokujući defekte nepotpunog prodiranja. Utvrdite međuprolaze koji smanjuju akumuliranu toplotnu energiju između uzastopnih slojeva, sprečavajući prekomjerno nakupljanje temperature, što ugrožava dupleks čelične cijevne fitinge.

Protokoli za kontrolu temperature i hlađenje između prolaza

Temperatura na kojoj se nanose sljedeći slojevi duboko utiče na razvoj mikrostrukture i performanse dupleks čeličnih cijevnih spojnica. Omogućite hlađenje između slojeva ispod 250 stepena Celzijusa prije početka naknadnog zavarivanja dupleks čeličnih cijevnih spojnica kako biste spriječili prekomjerno nakupljanje topline. Mjerite temperature između slojeva pomoću kalibriranih bojica ili infracrvenih termometara namijenjenih praćenju dupleks čeličnih cijevnih spojnica, dokumentirajući vrijednosti radi sljedivosti. Dupleks sastavi višeg kvaliteta pokazuju povećanu osjetljivost na kumulativno termičko izlaganje, što zahtijeva strožu kontrolu super... Dupleks čelične cijeviHlađenje vodom ili zrakom između prolaza olakšava upravljanje temperaturom bez uvođenja vodika u zavar dupleks čeličnih cijevi. Ponovo pokrenite sljedeće prolaze tek nakon što potvrdite da su temperature unutar specificiranih raspona.

Primjena plina za podlogu i integritet korijenskog sloja

Korijenski prolaz postavlja osnovu za višeslojno zavarivanje dupleks čeličnih cijevnih fitinga i zahtijeva posebnu pažnju na pokrivenost zaštitnim plinom. Nanesite prateći plin na korijensku stranu spojeva dupleks čeličnih cijevnih fitinga kako biste spriječili ulazak atmosferskog kisika u zavarivačku kupku. Zaštitni plin obogaćen dušikom koji sadrži približno 2 posto dušika sprječava gubitak dušika tokom zavarivanja dupleks čeličnih cijevnih fitinga, a istovremeno održava otpornost na koroziju. Korijenske zavare u dupleks čeličnim cijevnim fitingima zahtijevaju pažljiv pregled prije nanošenja sljedećih slojeva; izbrusite površinske nepravilnosti. Postavite korijenske zavare na nešto veći unos topline nego što je preporučeno za sljedeće slojeve prilikom zavarivanja dupleks čeličnih cijevnih fitinga, osiguravajući adekvatno prodiranje koje se potpuno stapa kroz debljinu spoja.

Protokoli za osiguranje kvalitete i sprječavanje nedostataka

Postizanje prodiranja i eliminacija nedostatka fuzije

Nepotpuno prodiranje zavara predstavlja katastrofalan način kvara kod instalacija dupleks čeličnih cijevnih fitinga, stvarajući unutrašnje diskontinuitete koji koncentriraju napon. Postignite potpuno prodiranje kroz cijelu dubinu spoja održavanjem adekvatne amperaže i odgovarajuće brzine zavarivanja prilikom zavarivanja dupleks čeličnih cijevnih fitinga. Provjerite prodiranje korijenskog prolaza radiografskim ili ultrazvučnim pregledom na reprezentativnim uzorcima iz proizvodnih serija dupleks čeličnih cijevnih fitinga. Nedostatak taljenja između slojeva zavara ukazuje na neadekvatan unos topline ili nepravilan kut plamenika na dupleks čeličnim cijevnim fitingima. Utvrdite obavezne postupke čišćenja između prolaza korištenjem žičanih četki od nehrđajućeg čelika za uklanjanje troske. Odbacite sve dupleks čelične cijevne fitinge sa zavarima koji pokazuju nedostatke ispod zavara; ovi unutrašnji diskontinuiteti ugrožavaju pouzdanost konstrukcije bez obzira na vanjski izgled.

Kontrola poroznosti i upravljanje zaštitnim plinom

Mjehurići plina zarobljeni tokom skrućivanja stvaraju defekte poroznosti, smanjujući mehaničku čvrstoću i inicirajući pukotine usljed zamora u spojnicama dupleks čelika. Spriječite poroznost u Dupleks čelične cijevi održavanjem konzistentnih brzina protoka zaštitnog plina i provjerom čistoće plina prije početka rada. Pregledajte boce s plinom na oštećenja koja omogućavaju ulazak vlage; kontaminacija stvara poroznost koja sadrži vodik u spojnicama dupleks čeličnih cijevi. Redovno čistite kontaktne vrhove i mlaznice za zavarivanje kako biste osigurali nesmetan dovod plina. Smanjite brzinu kretanja i održavajte okomite kutove plamenika u odnosu na površine spojnica dupleks čeličnih cijevi, ostavljajući dovoljno vremena da mjehurići plina izađu. Površinska poroznost ukazuje na sistemske probleme koji zahtijevaju korektivne mjere prije nastavka.

Zahtjevi za inspekciju i standardi dokumentacije

Uspostaviti sveobuhvatne protokole inspekcije primjenjive na dupleks čelične cijevne fitinge koji potvrđuju da kvalitet zavara ispunjava industrijske standarde. Izvršiti vizuelni pregled u roku od nekoliko sati nakon završetka, dokumentujući izgled zavara i uočljive nedostatke. Provesti ispitivanje magnetskim česticama na dupleks čeličnim cijevnim fitingima kako bi se otkrili diskontinuiteti ispod površine, što je posebno vrijedno za identifikaciju pukotina izazvanih vodonikom. Izvršiti hidrostatičko ispitivanje pritiska na gotovim sklopovima dupleks čeličnih cijevnih fitinga pod pritiscima koji prelaze zahtjeve za servisiranje. Voditi detaljne zapise o rezultatima ispitivanja, identifikacijama zavarivača i usklađenosti s procedurama za svaku instalaciju dupleks čeličnih cijevnih fitinga, omogućavajući brzu istragu u slučaju pojave kvarova.

zaključak

Savladavanje zavarivanja dupleks čeličnih cijevnih spojnica zahtijeva sveobuhvatno razumijevanje upravljanja toplinom i rigoroznu proceduralnu disciplinu, eliminirajući uobičajene mehanizme kvara. Pravilna priprema površine, kontrola unosa topline i osiguranje kvalitete transformiraju dupleks čelične cijevne spojnice u pouzdana rješenja koja pružaju izuzetne performanse. U HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD., isporučujemo visokokvalitetne dupleks čelične cijevne spojnice konstruirane prema standardima ASME, GOST-R i ISO 9001:2015, osiguravajući konzistentan kvalitet u svim kritičnim primjenama.

Pogosta vprašanja

1. Koji su najčešći nedostaci zavarivanja kod spojnica dupleks čelika?

Poroznost, nepotpuna penetracija i nedostatak taljenja predstavljaju primarne nedostatke u zavarivanju dupleks čeličnih cijevnih spojnica, obično zbog nedovoljnog unosa topline ili kontaminacije plinom. Taloženje intermetalne faze smanjuje otpornost na koroziju i žilavost, što definira dupleks čelične cijevne spojnice. Prevencija zahtijeva strogo pridržavanje procedura razvijenih posebno za materijale dupleks čeličnih cijevnih spojnica. Sveobuhvatna inspekcija, uključujući radiografiju i ispitivanje magnetskim česticama, otkriva nedostatke prije nego što dupleks čelične cijevne spojnice uđu u upotrebu, osiguravajući pouzdanost na terenu.

2. Zašto je kontrola unosa toplote ključna za spojnice od dupleks čelika?

Prekomjerna toplina tokom zavarivanja dupleks čeličnih cijevi potiče stvaranje sigma i chi faze, značajno smanjujući žilavost i otpornost na koroziju. Kontrolirani unos topline između 0.5 i 2.5 kilodžula po milimetru održava korisnu mikrostrukturu u dupleks čeličnim cijevima. Neadekvatna toplina uzrokuje nepotpuno prodiranje, ugrožavajući čvrstoću spoja. Moderno praćenje omogućava održavanje unosa topline dupleks čeličnih cijevi unutar uskih specifikacija, dramatično poboljšavajući kvalitet i pouzdanost.

3. Kako upravljanje temperaturom između prolaza utiče na pouzdanost dupleks čeličnih cijevi?

Hlađenje između prolaza ispod 250 stepena Celzijusa sprečava akumulaciju toplote, ubrzavajući stvaranje intermetalne faze u dupleks čeličnim cijevnim spojnicama. Dupleks materijali višeg kvaliteta pokazuju povećanu termičku osjetljivost, što zahtijeva strožu kontrolu za super dupleks čelične cijevne spojnice. Neadekvatno hlađenje podstiče krhke mikrostrukture u dupleks čeličnim cijevnim spojnicama, što inicira neočekivano pucanje. Strogo praćenje temperature osigurava konzistentna mikrostrukturna svojstva tokom cijelog vijeka trajanja.

4. Koje metode inspekcije provjeravaju kvalitet zavara dupleks čeličnih cijevi?

Vizuelni pregled, radiografsko ispitivanje, ispitivanje magnetskim česticama i hidrostatičko ispitivanje pritiskom pružaju sveobuhvatnu procjenu dupleks čeličnih cijevnih spojnica. Radiografija otkriva unutrašnju poroznost koja ugrožava dupleks čelične cijevne spojnice. Ispitivanje magnetskim česticama otkriva podpovršinske diskontinuitete specifične za materijale visokočvrstih dupleks čeličnih cijevnih spojnica. Hidrostatičko ispitivanje potvrđuje da gotovi sklopovi dupleks čeličnih cijevnih spojnica održavaju integritet pod ekstremnim uslovima.

CJEVOVOD HEBEI RAYOUNG: Vodeći proizvođači i dobavljači dupleks čeličnih cijevi

Odabir pouzdanog dobavljača za dupleks čelične cijevne fitinge direktno određuje hoće li infrastrukturni projekti postići vrhunske performanse ili će se suočiti sa skupim kvarovima. HEBEI RAYOUNG PIPELINE TECHNOLOGY CO., LTD. predstavlja pouzdanog proizvođača dupleks čeličnih cijevnih fitinga, dosljedno isporučujući proizvode proizvedene u skladu sa standardima GOST-R, SGS i ISO 9001:2015. Naša stručnost osigurava da svaka komponenta dupleks čeličnih cijevnih fitinga ispunjava stroge specifikacije koje zahtijeva kritična infrastruktura.

Prepoznajemo da izvrsna infrastruktura zahtijeva pouzdane materijale u kombinaciji s izvrsnošću u proizvodnji. Kao vodeći proizvođači cijevi i spojnica, nudimo sveobuhvatna rješenja za dupleks čelične spojnice za cijevi, uključujući čelična koljena, T-komade, reduktore i prirubnice za zavarivanje, osiguravajući sigurne spojne točke. Naš raznoliki portfolio industrijskih spojnica za cijevi zadovoljava sve dizajnerske zahtjeve, od pravih linija do složenih kutova. Dupleksni čelični cijevni fiting Montaža ima koristi od napredne proizvodnje, rigorozne verifikacije i transparentnosti lanca snabdijevanja, što izdvaja RAYOUNG od konkurencije.

Bez obzira da li se radi o upravljanju vodovodnim sistemima, plinovodima ili kritičnim procesima, naši dupleks čelični cijevno-instalaterski fitinzi pružaju beskompromisne performanse i dugotrajnu izdržljivost. Iskusite zašto vodeće inženjerske firme širom svijeta vjeruju RAYOUNG-u za instalacije dupleks čeličnih cijevno-instalaterskih fitinzi za kritične misije. Kontaktirajte naš tehnički tim danas kako biste razgovarali o svojim zahtjevima i otkrili kako naša stručnost pretvara viziju infrastrukture u stvarnost. Kontaktirajte nas na info@hb-steel.com istražite prilagođena rješenja za dupleks čelične cijevi za vaše primjene.

reference

1. Američko društvo mašinskih inženjera. (2023). "ASME B31.3 Procesne cijevi: Odjeljak o zahtjevima za zavarivanje dupleks nehrđajućeg čelika." ASME Standards Publications, New York, NY.

2. Američko društvo za zavarivanje. (2022). "AWS D1.1/D1.1M: Propisi za konstrukcijsko zavarivanje – Primjena čelika s dvostrukim čeličnim cijevnim spojnicama." Miami, FL.

3. Outokumpu Stainless Oy. (2023). "Kako zavariti dupleks nehrđajući čelik tipa 2205: Tehničke smjernice za spojnice za sučeono zavarivanje." Espoo, Finska.

4. ASTM International. (2023). "Standardna specifikacija ASTM A815/A815M za kovane dupleks spojnice za cijevi od nehrđajućeg čelika i srodne komponente." West Conshohocken, PA.

5. Ward Vessel and Exchanger Corporation. (2022). "Najbolja praksa za zavarivanje dupleks nehrđajućih čelika: Postupci koji minimiziraju uobičajene kvarove." Serija tehničkih publikacija, Sjedinjene Američke Države.

6. Međunarodna organizacija za standardizaciju. (2023). "ISO 9001:2015 Sistemi upravljanja kvalitetom: Zahtjevi za proizvođače dupleks čeličnih cijevi i procese zavarivanja." Ženeva, Švicarska.
